Wissenswertes rund um das Thema Tränken

Die Wahl der richtigen Tränken muss bei einer professionellen Rinder- und Pferdehaltung eine hohe Beachtung genießen.

Tränken für Rinder und Pferde richtig auswählen

Eine ausreichende Versorgung mit Wasser ist für die Gesundheit der Tiere unumgänglich. Gerade an heißen Sommertagen beeinflusst sie das Wohl der Tiere entscheidend mit. Laktierende Kühe benötigen beispielsweise bei starker Hitze bis zu 150 Liter Wasser und mehr. Die Tiere müssen ungehindert und stressfrei ausreichend Wasser aufnehmen können, um die Leistung und das Wohl nicht zu gefährden.

Seit vielen Jahren überzeugt Kerbl mit bewährten Tränken aus eigener Entwicklung. Der Komfort für Mensch und Tier steht dabei an oberster Stelle. Die Zusammenarbeit mit Praxisbetrieben und ausgiebige Feldtests während der Entwicklungsphase ermöglichen es uns die Produkte perfekt auf den Einsatz in der Praxis abzustimmen.

Wasser ist das wichtigste und günstigste Futtermittel. Eine ausreichende Versorgung ist unumgänglich für das Wohl und die Gesundheit der Tiere. Folgende Aspekte sind hier zu beachten:

Wasserqualität
Verfügbarkeit
Temperatur
Inhaltsstoffe

Wasserverbrauch und Installationsdaten für gängige Tiere

Tierart	Wasserverbrauch	Montagehöhen	Anzahl Tiere/Tränkestelle
Milchkuh	bis 150 l/Tag (Stallhaltung) 55 – 125 l/Tag (Weidehaltung)	70 – 100 cm	10
Mutterkuh	35 – 75 l/Tag (Weidehaltung)	70 – 100 cm	10
Jungrind	60 – 90 l/Tag	60 – 70 cm	15
Kalb	17 – 20 l/Tag	40 – 60 cm	10
Pferd	20 – 60 l/Tag	110 – 120 cm	15
Pony	20 – 60 l/Tag	55 – 90 cm	15
Schaf	5 – 8 l/Tag	Stufe + 50 cm	25

Bei den genannten Werten und Höhen handelt es sich um Richtwerte. Je nach Tierart und Einsatzzweck muss an die jeweilige Situation angepasst werden. Die Wasseraufnahme ist auch stark von der jeweiligen Umgebungstemperatur abhängig.

Nötiger Wasserdurchfluss

Verwenden Sie Tränkebecken mit passendem Wasserdurchfluss pro Minute, damit die Tiere ausreichend Wasser zu sich nehmen.

Beispiele:

Milchkuh:

Im Durchschnitt nehmen Kühe 5-8 l/min auf. Direkt nach dem Melken kann eine Kuh bis zu 20 l/min trinken.

Pferd:

Die Wasseraufnahme variiert zwischen 3,5 und 7 l/min.

Lässt sich der Wasserdurchfluss nicht erhöhen, ist eine Tränke mit größerem Beckenvolumen zu wählen. So steht den Tieren trotzdem ausreichend Wasser zur Verfügung.

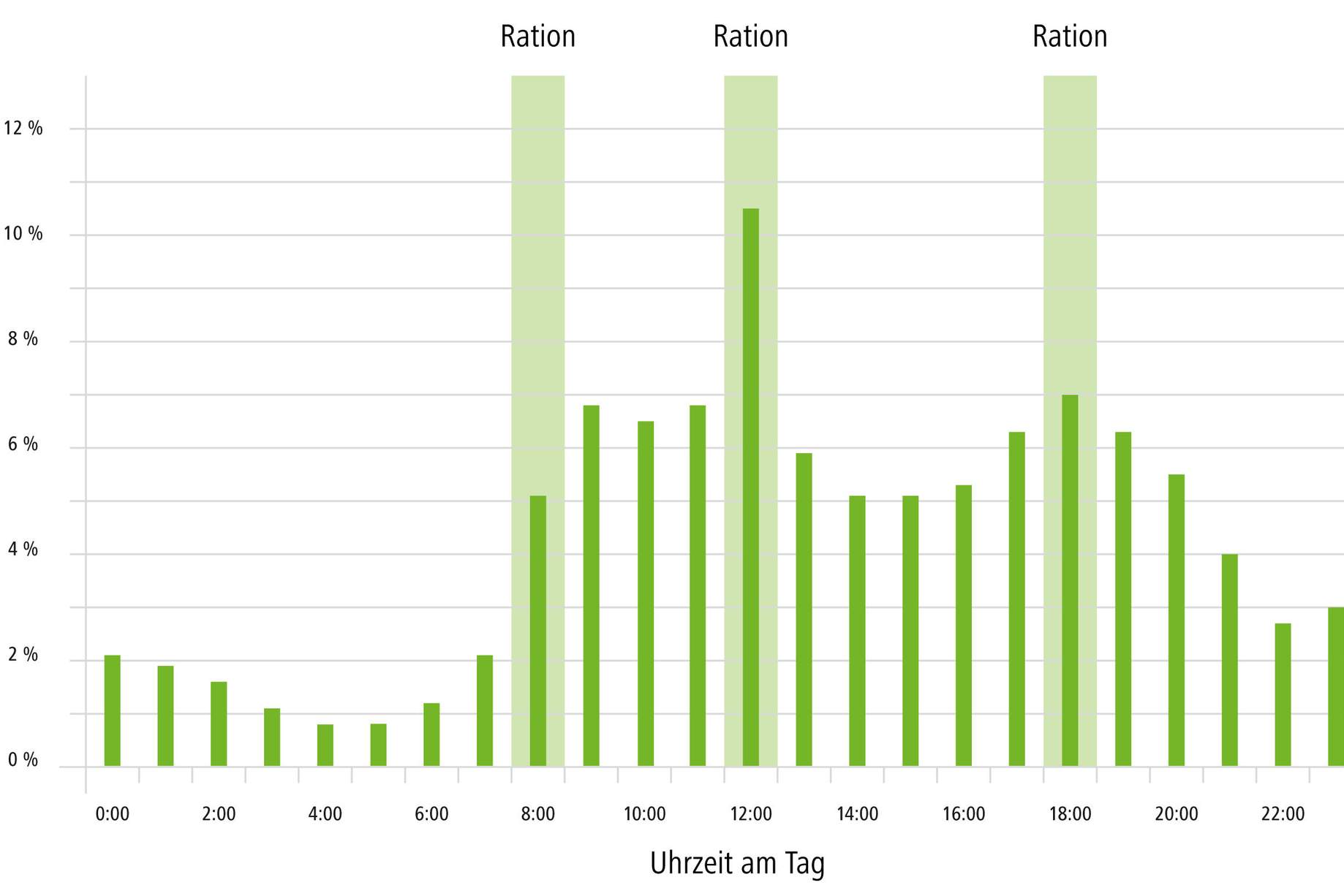

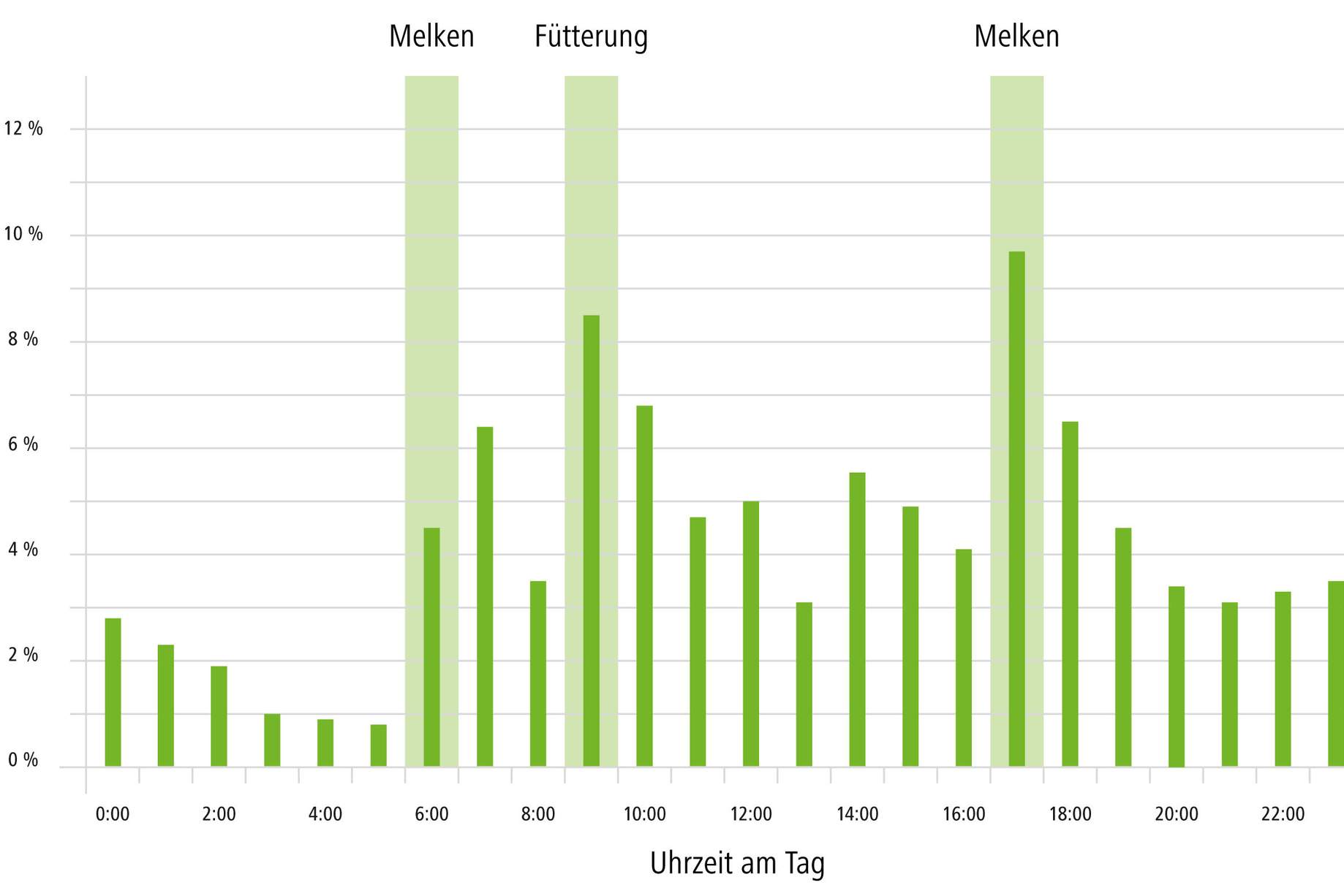

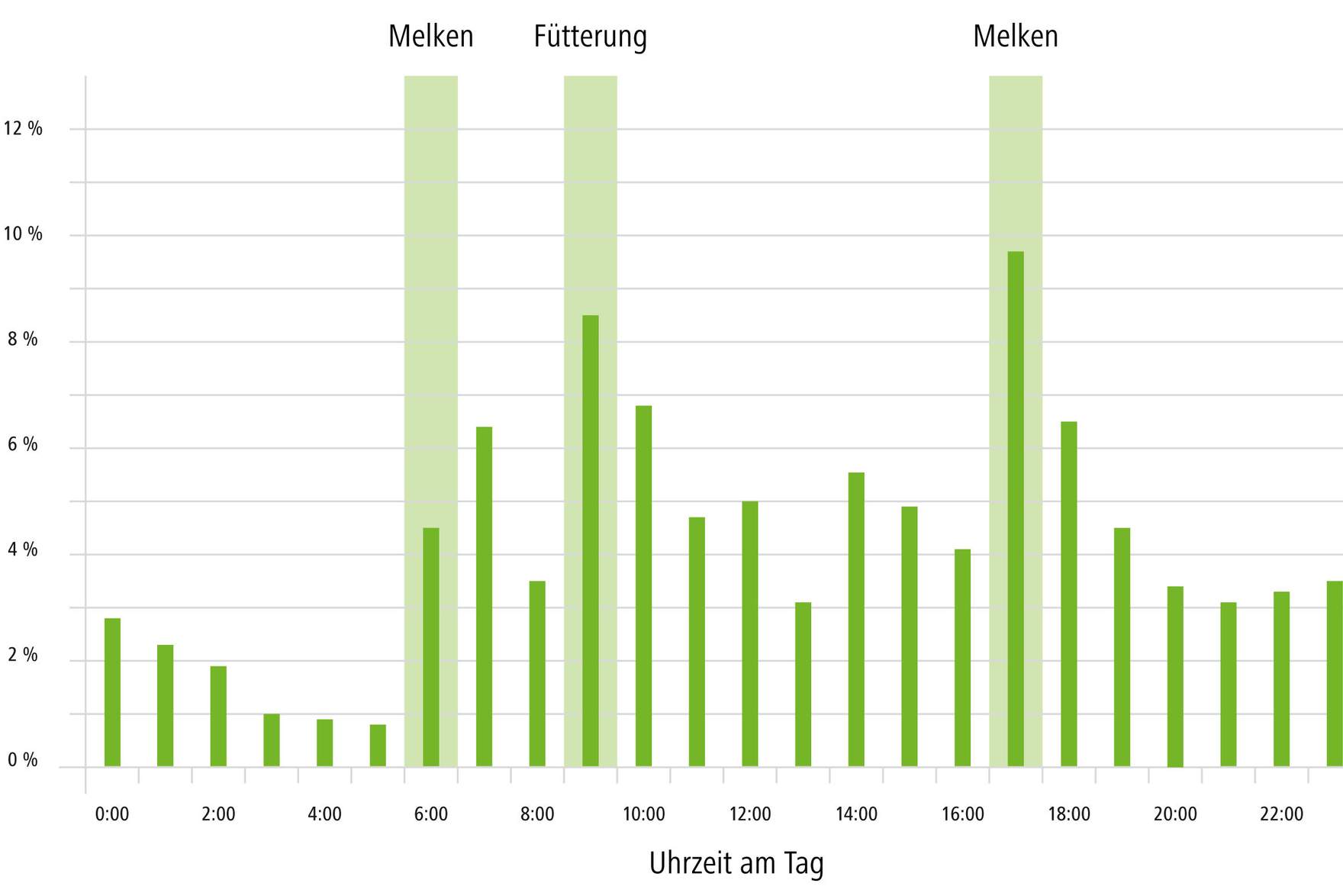

Trinkverhalten einer Milchkuh

Folgen von Wassermangel bei Milchkühen

Geringere Milchleistung
Verringerung der Pansenaktivität
Weniger Aufnahme an Trockenmasse
Geringere Harnausscheidung
Höhere Konzentration der Harninhaltsstoffe
Erhöhte Belastung des Kreislaufsystems

Trinkverhalten eines Pferdes

Weidetränken - Wasserversorgung wird häufig unterschätzt

Eine ausreichende Versorgung mit Wasser ist für die Gesundheit der Tiere auf der Weide unumgänglich. Gerade an heißen Sommertagen beeinflusst sie das Wohl der Tiere entscheidend. Unbedingt muss die Wasserversorgung auf den Betrieb, Tierart und -anzahl angepasst sein. So vielfältig die landwirtschaftlichen Betriebe sind, so vielfältig ist unser Sortiment. Egal ob Sie eine Weidetränke, Weidepumpe oder ein Tränkebecken für Weidefassanbau in Kunststoff, Grauguss oder Aluminiumguss möchten, wir sind Ihr Partner.

Durch das Laden des Videos können personenbezogene Daten an Vimeo übertragen werden. Bitte öffnen Sie die Cookie-Einstellungen und akzeptieren Sie den Dienst, um das Video anzuzeigen.

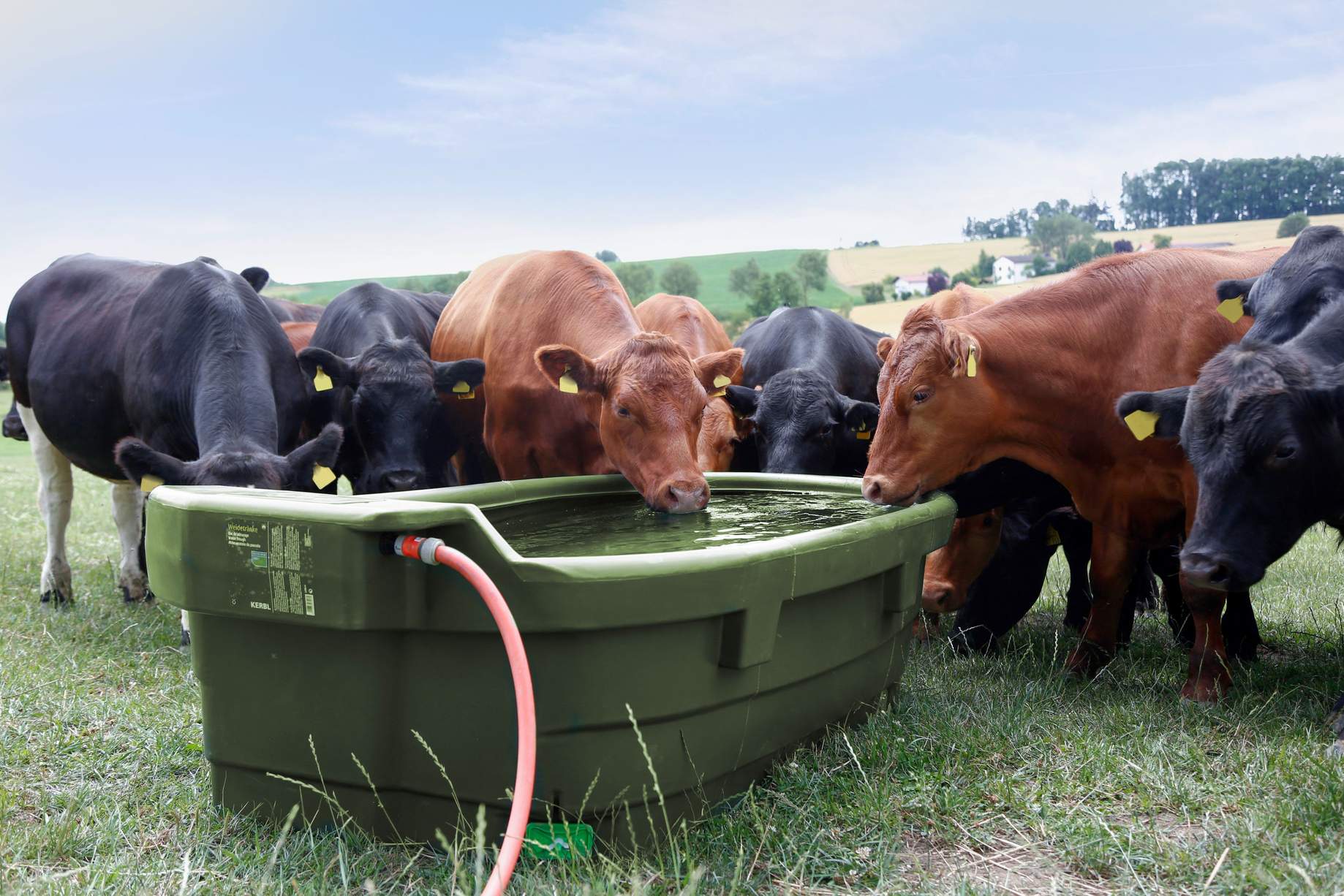

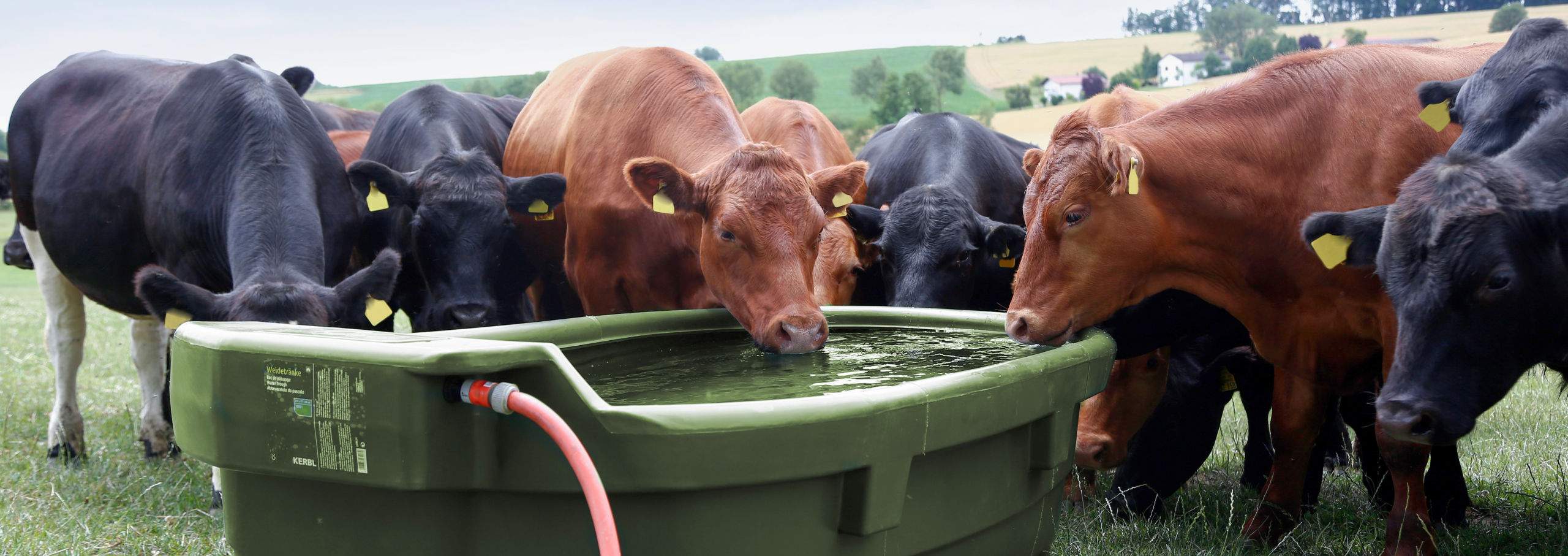

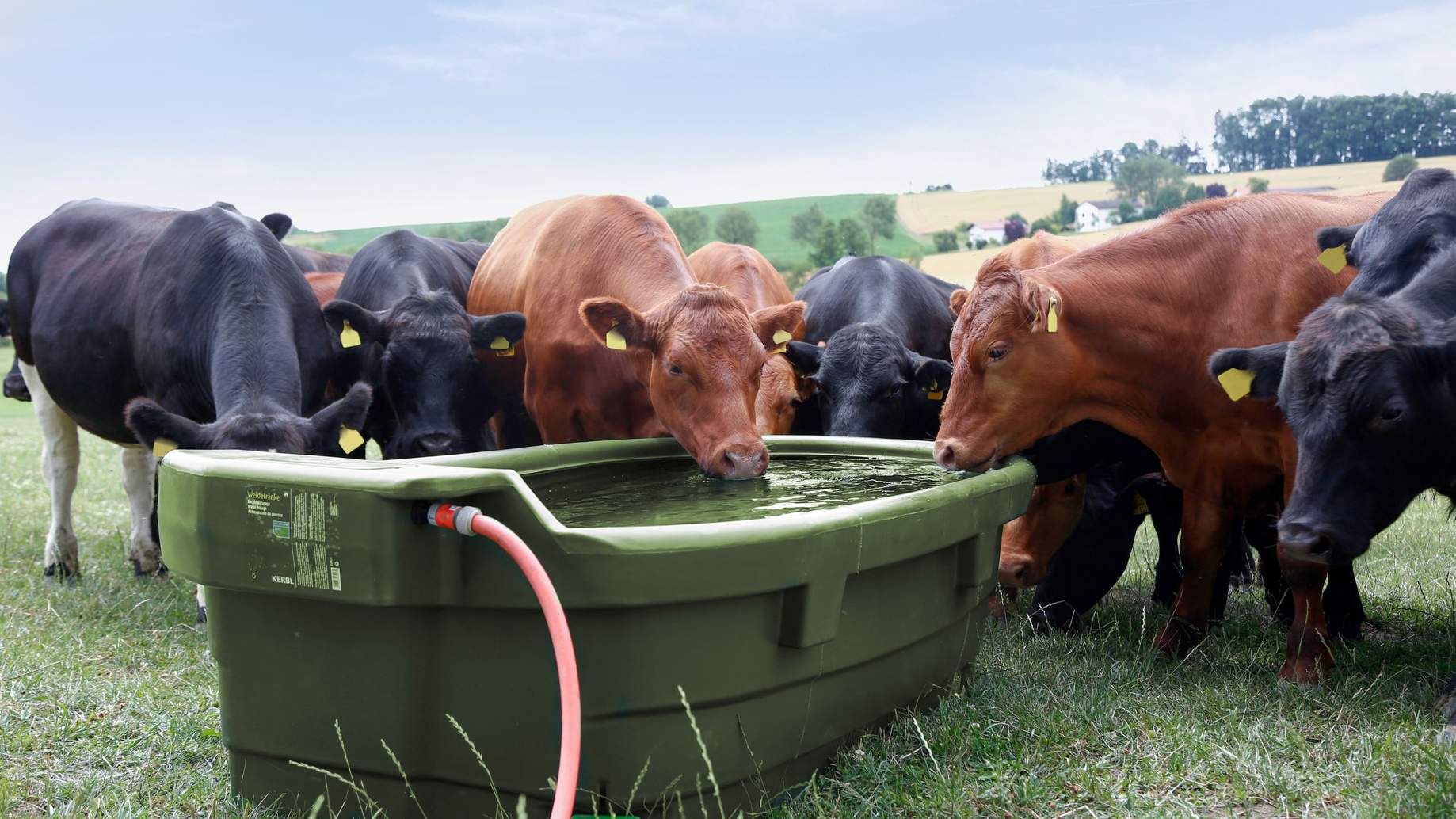

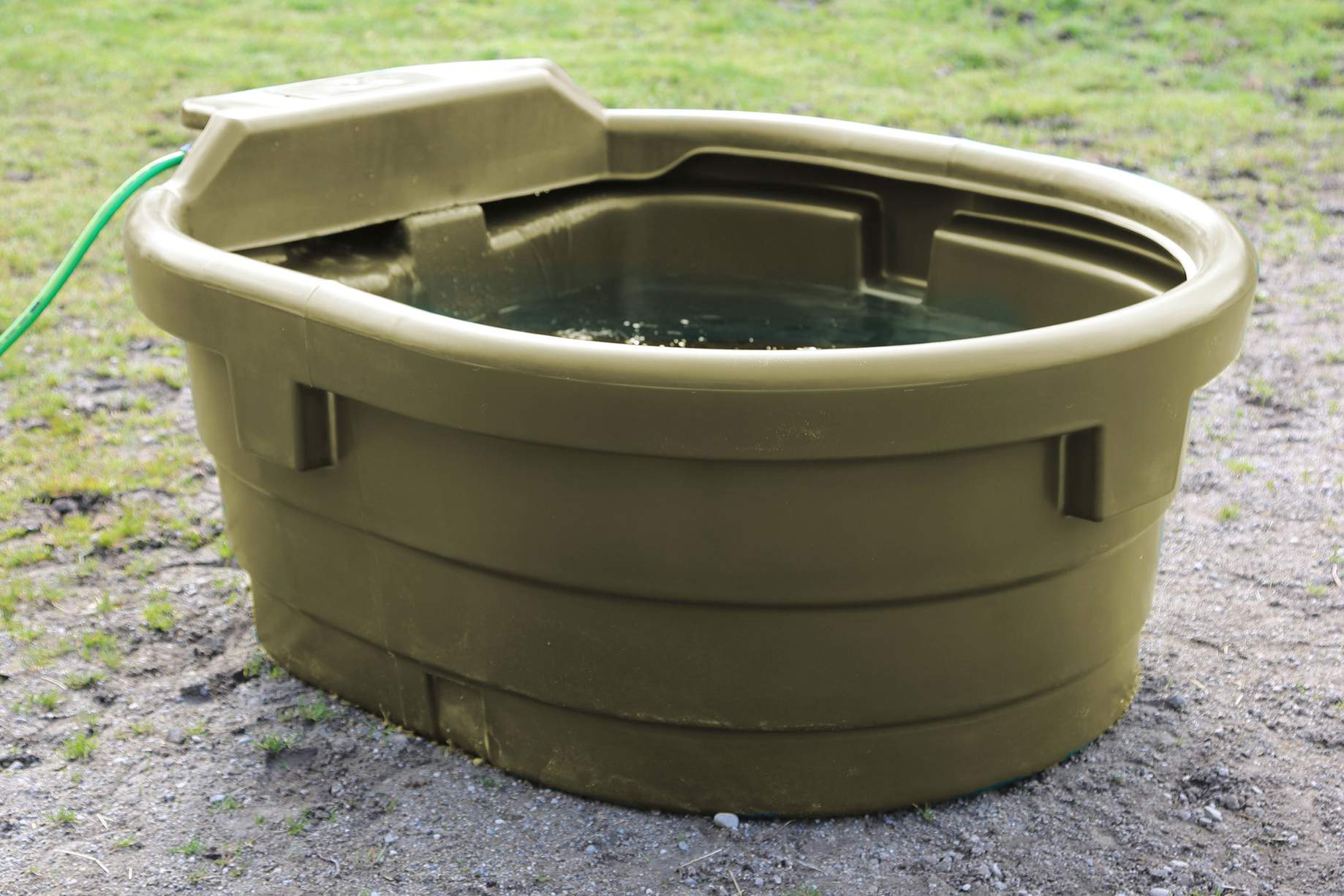

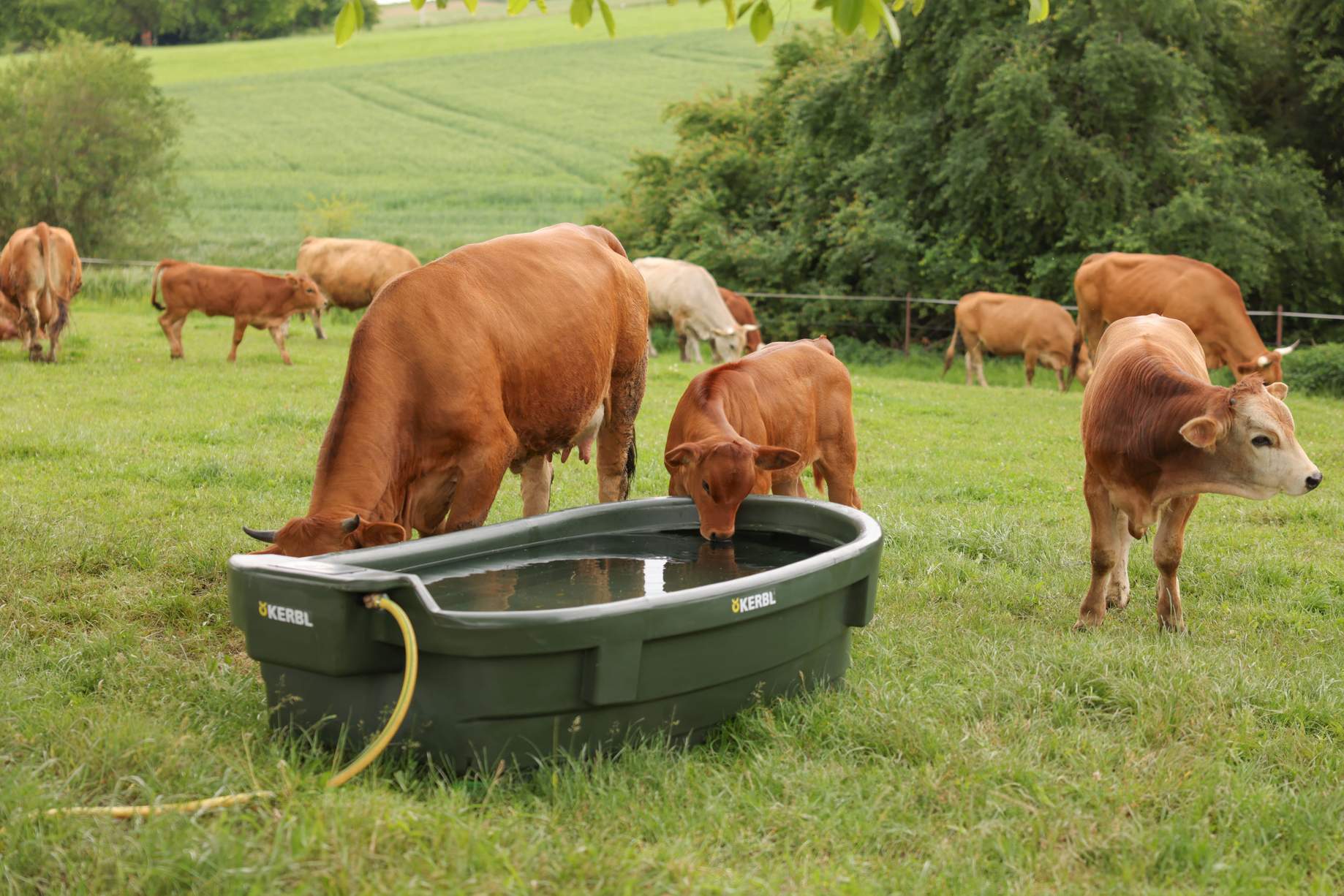

Große Weidetränke – ausreichend Wasser für die ganze Herde

Kühe saufen bevorzugt aus einer offenen Wasseroberfläche, da sie beim Saugtrinken ihr Maul ca. 3-4 cm in das Wasser eintauchen. Zungentränken können das natürliche Saufverhalten von Rindern beeinträchtigen und gewährleisten häufig keinen ausreichenden Wasserdurchfluss. Möchten Sie eine artgerechte Wasserversorgung für Ihre Herde sicherstellen, ist die Weidetränke von Kerbl mit einem Fassungsvermögen von 550 l bzw. 1000 l ideal.

Das bruchsichere, formstabile und UV-beständige Spezial-Material, der geschützte Wasseranschluss und Schwimmerventil, sowie ein zusätzlich verstärkter Innenrand und optimierte Schwimmerstellung zur besseren Wasserstandsregulierung zeichnen die Tränke aus. Die glatte Oberfläche für eine einfache Reinigung, das stapelbare Design und die ovale Form zur einfachen Verladung bieten Ihnen zusätzlich höchsten Komfort.

Zu den Weidetränken

Sie sind auf der Suche nach einer etwas kleineren, preiswerteren Alternative? Dann empfehlen wir Ihnen unsere Weidetränke mit einem Fassungsvermögen von 150 l bzw. 380 l. UV-stabilisiert, ist sie für den Außenbereich geeignet und überzeugt durch ihren einfachen Einsatz und die Option ein Einhängeschwimmerventil nachzurüsten.

Zur Weidetränke

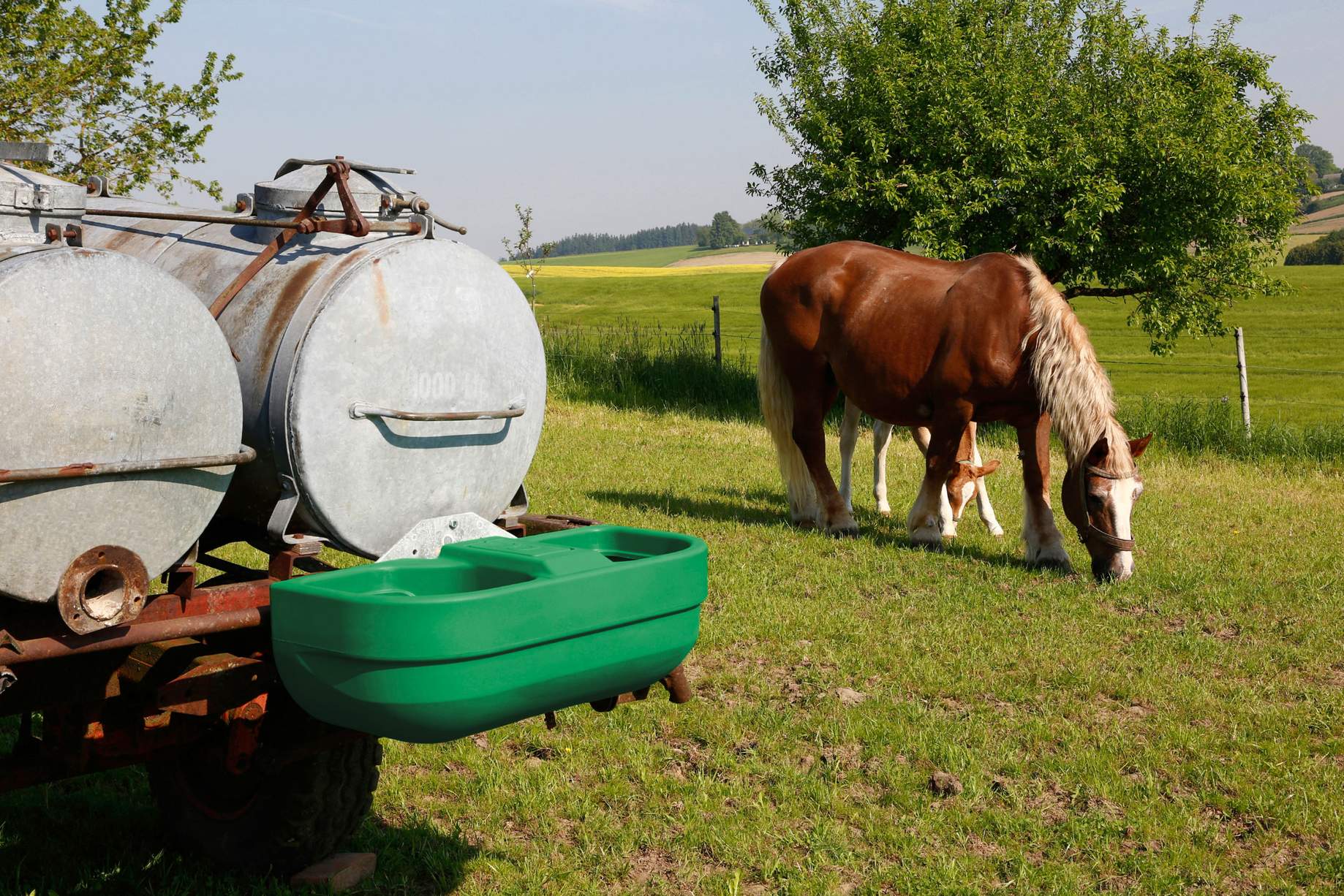

Tränken für Weidefassanbau – Die einfache Lösung

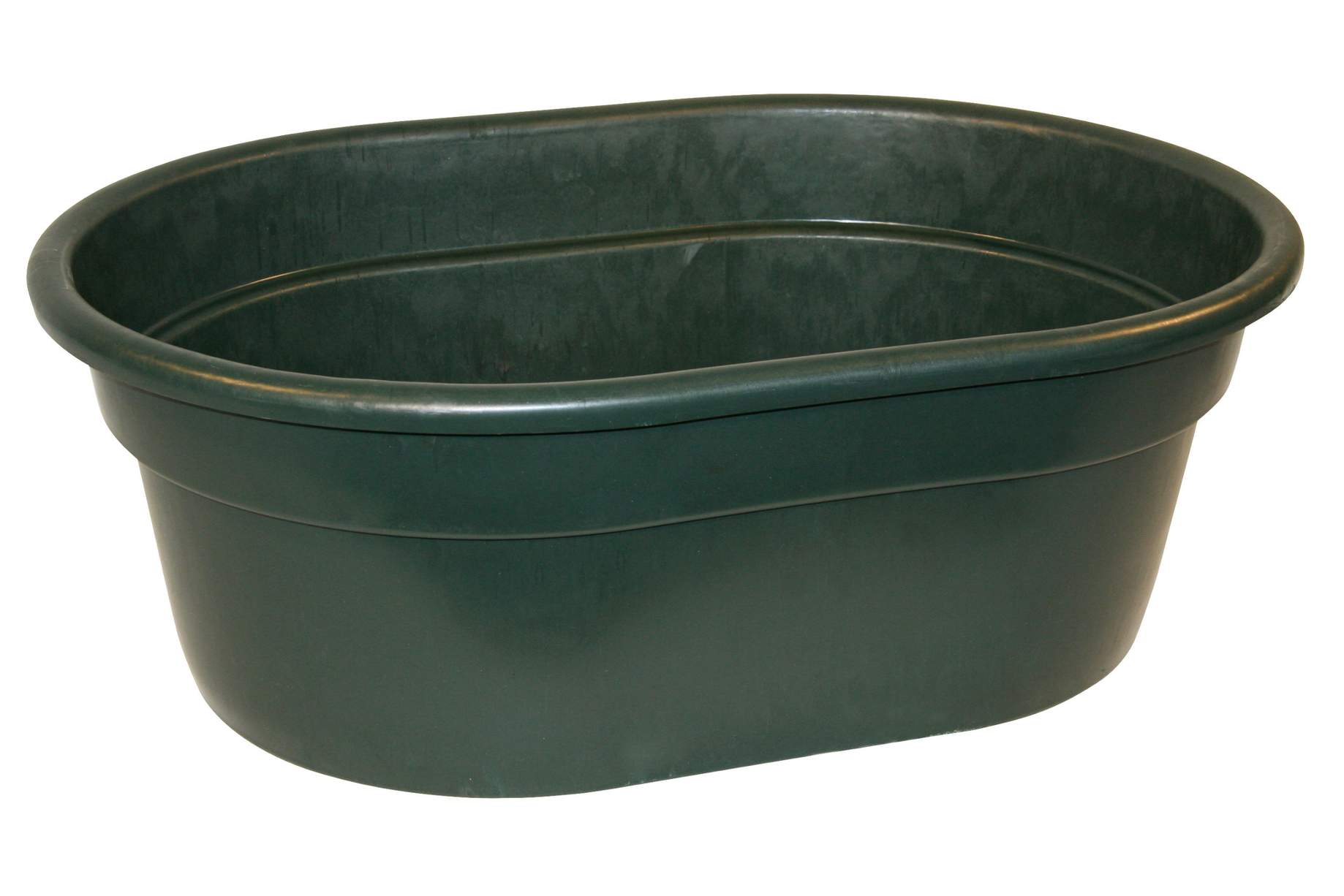

Tränkebecken

Ist auf der Weide kein Wasseranschluss vorhanden, werden gerne Weidefässer verwendet und mit einem Tränkebecken für Weidefassanbau bestückt. Auch hier haben wir die passenden Produkte und Lösungen für Sie. Sie können wählen zwischen einem Tränkebecken aus Kunststoff, Grauguss oder Aluminiumguss:

Zum Tränkebecken-Produktsortiment

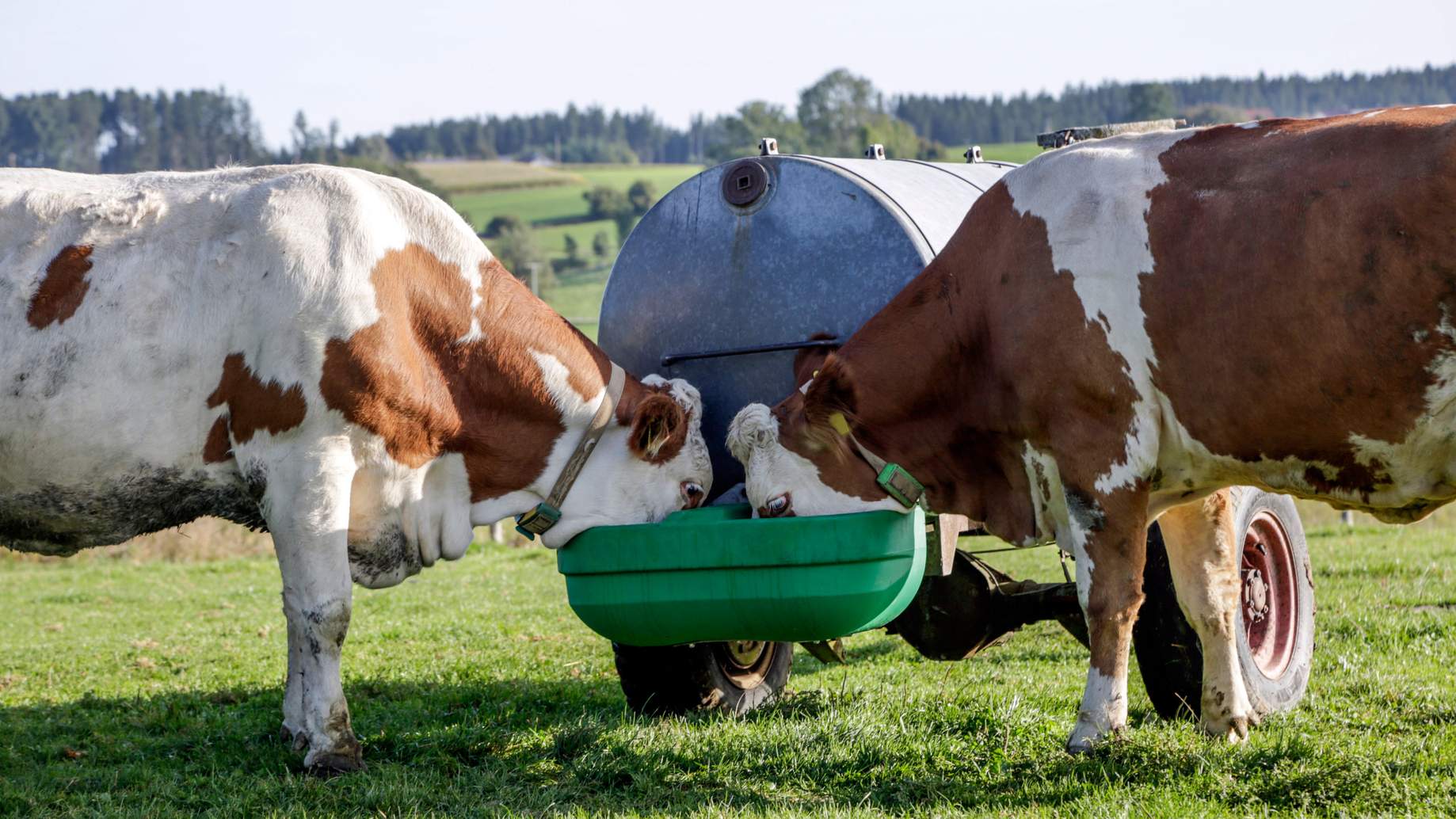

Doppelschwimmertränke

Das Anbringen einer Doppelschwimmertränke ermöglicht das gleichzeitige Saufen von mehreren Tieren und bietet eine offene Wasseroberfläche für ein arttypisches Saufen. Das Doppel-Schwimmertränkebecken S60 für Weidefassanbau von Kerbl ist für bis zu 40 Rinder geeignet.

Durch das Laden des Videos können personenbezogene Daten an Vimeo übertragen werden. Bitte öffnen Sie die Cookie-Einstellungen und akzeptieren Sie den Dienst, um das Video anzuzeigen.

Komplett montiert lässt es sich kinderleicht am Weidefass anschließen. Eine Klappe an der Oberseite für schnellen Zugang zum Ventil und zwei Ablaufstopfen zur leichten Reinigung bieten auch dem Anwender höchsten Komfort.    

Weidetränken und -pumpen

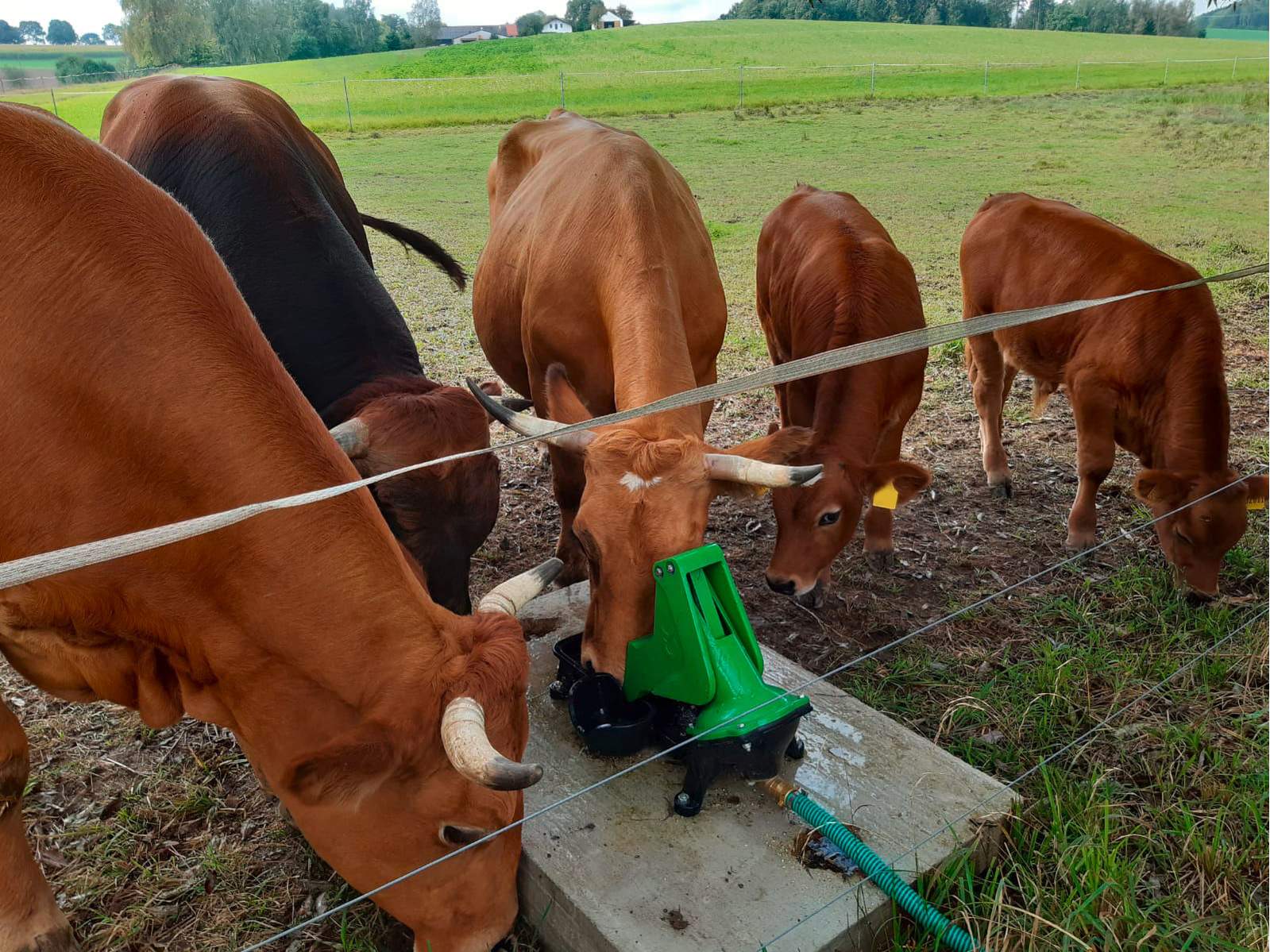

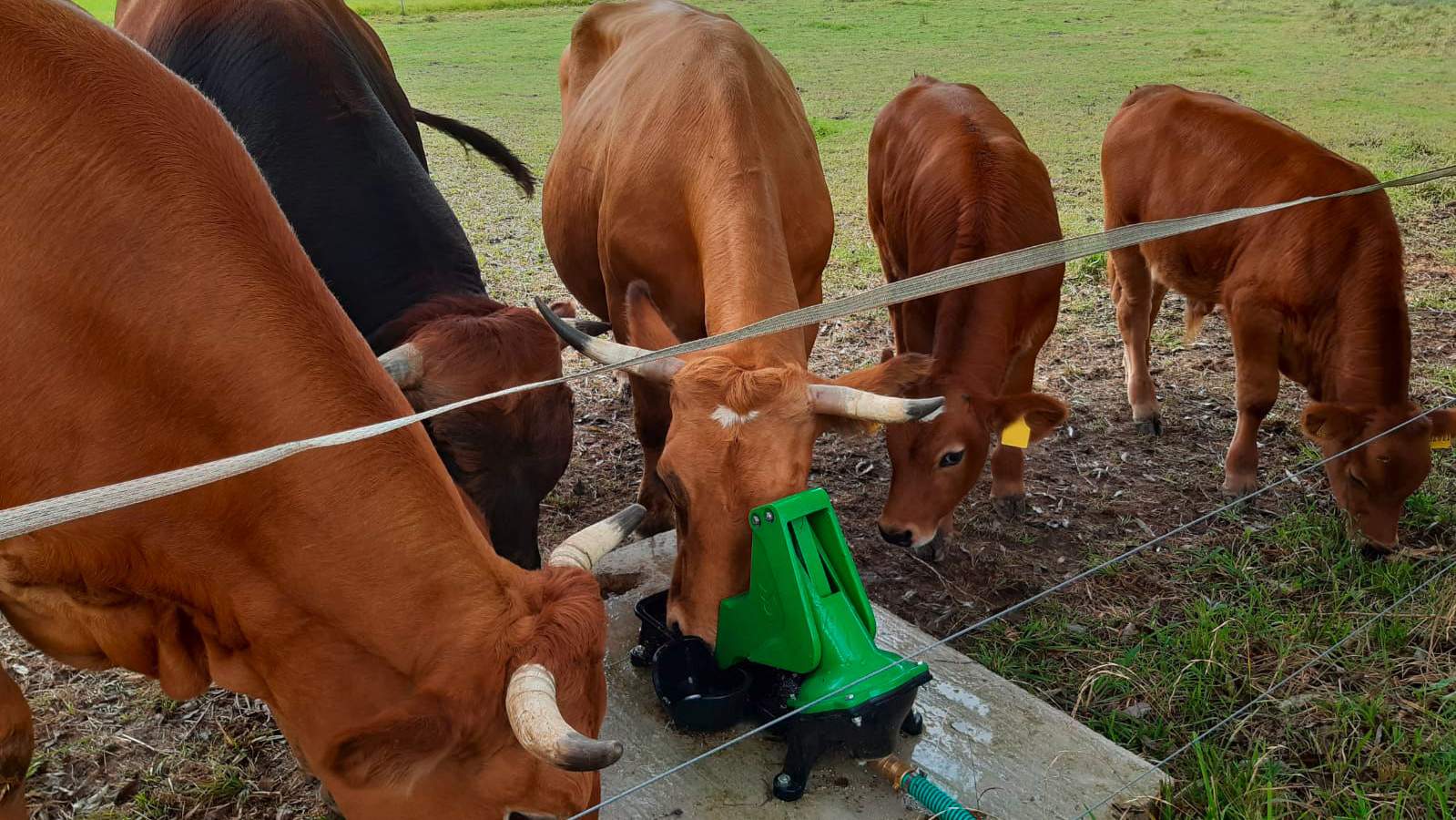

Weidepumpe – Stets frisches und sauberes Wasser

Die Entnahme von Wasser aus einem natürlichen Gewässer sollte mit einer Weidepumpe erfolgen. Die Tiere pumpen mit ihrem Kopf das Wasser eigenständig in die Trinkschale. Die von Kerbl entwickelten Weidepumpen zeichnen sich durch eine stabile Bauweise aus Gusseisen, sowie ihrer extrem leichtgängigen Doppelhubfunktion aus. Ein ausgiebiges Angebot an Zubehör für unsere Weidepumpen rundet das Sortiment perfekt ab.

Durch das Laden des Videos können personenbezogene Daten an Vimeo übertragen werden. Bitte öffnen Sie die Cookie-Einstellungen und akzeptieren Sie den Dienst, um das Video anzuzeigen.

Neu im Sortiment ist unsere Weidepumpe speziell für die Mutterkuhhaltung. Eine zusätzliche Trinkschale für das Kalb erleichtert den Jungtieren das Saufen.  

Weidepumpen und Zubehör

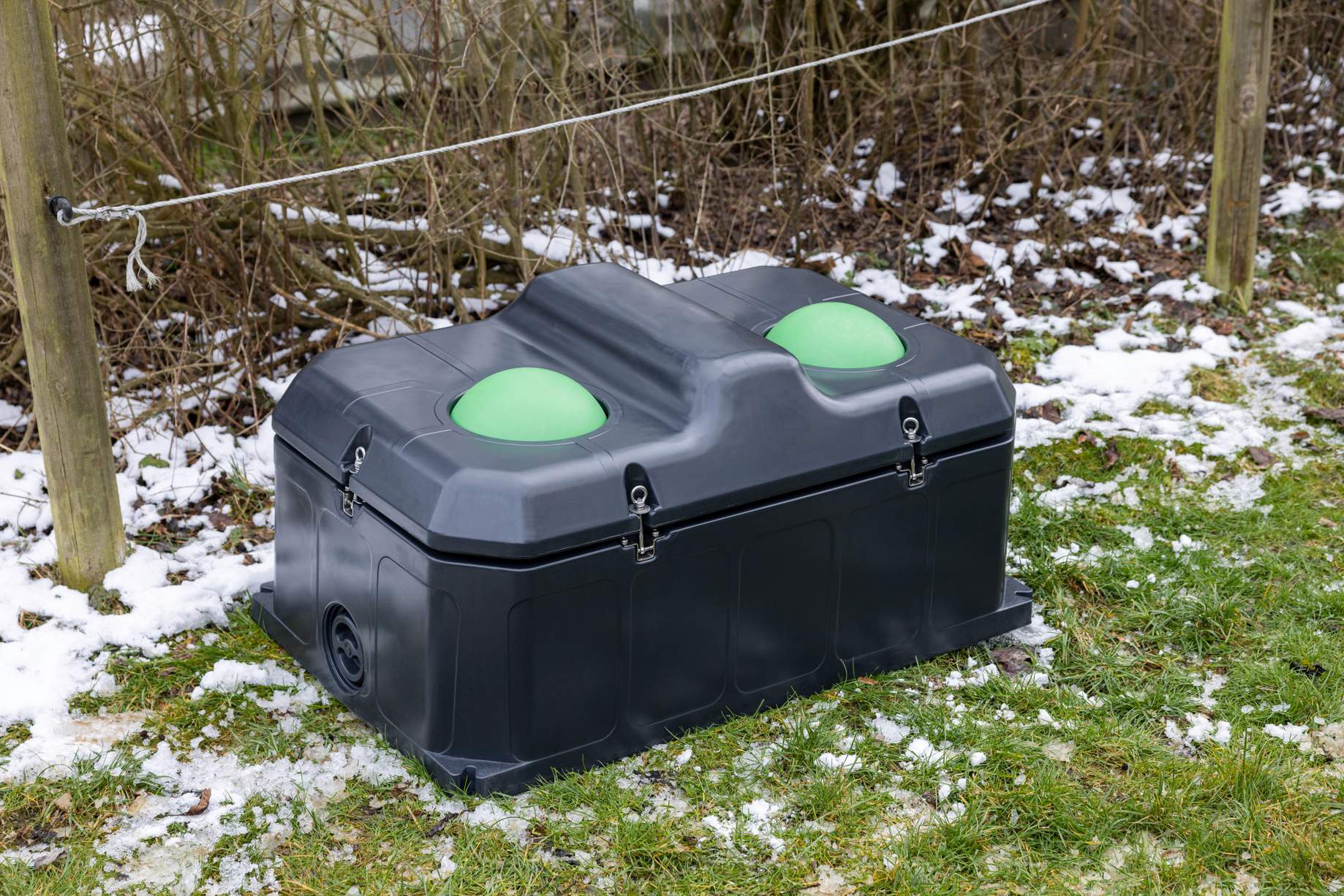

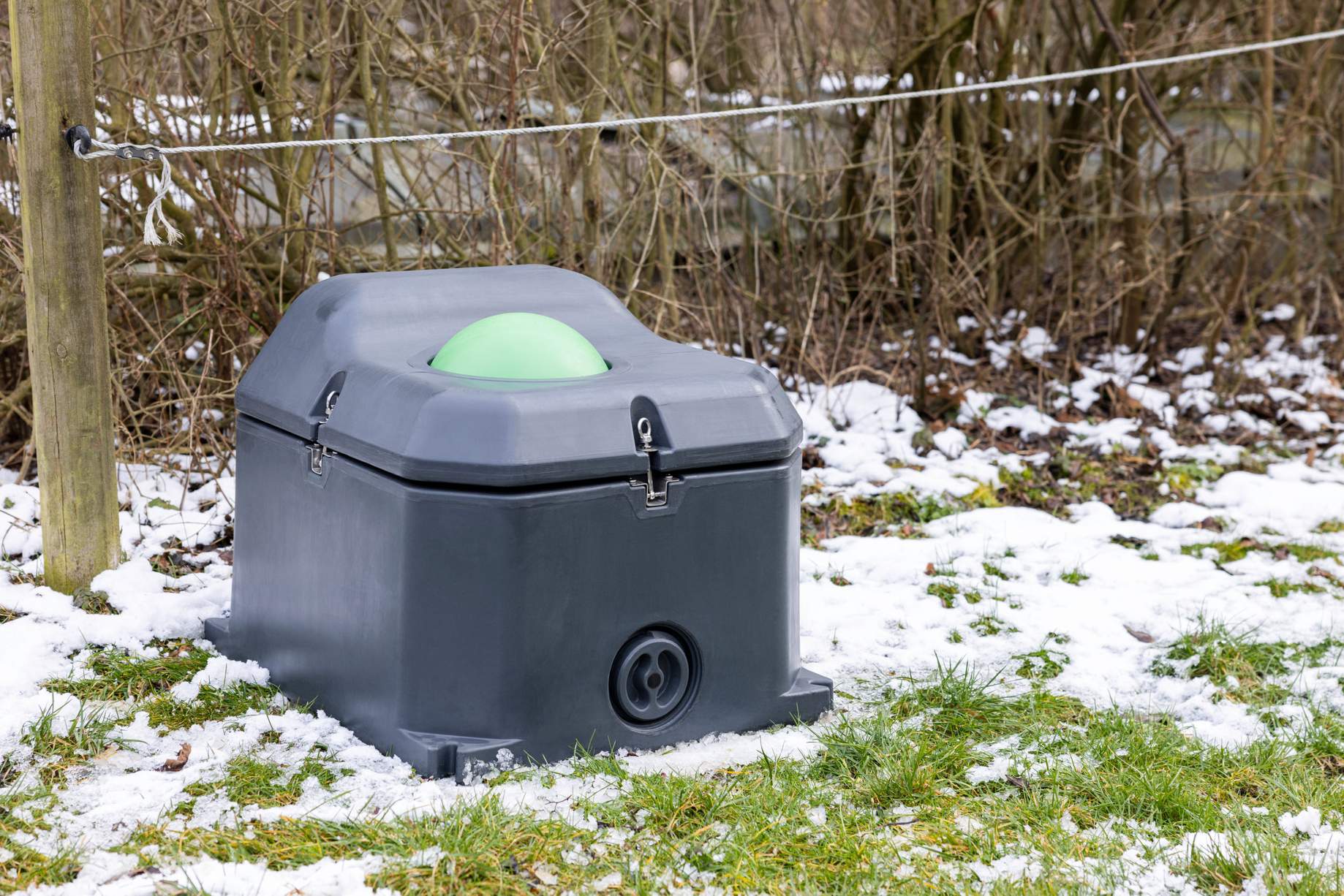

Thermotränke – Die Lösung für die Ganzjahresweide

Ihre Tiere sind das ganze Jahr auf der Weide und die Wasserversorgung soll auch über den Wintermonaten sichergestellt sein? Dann empfehlen wir Ihnen unsere Thermotränken Uno und Duo.

Diese Tränken sind bis ca. -30 °C frostsicher und benötigen dabei keinen Stromanschluss. Ermöglicht wird dies durch die hohe Isolierung durch Doppelwandung mit Thermoschaum-Füllung und durch nachfließendes Wasser.

Auch im Sommer stellt die Thermotränke eine angenehme Wassertemperatur für Ihre Tiere sicher. Die Thermotränke Uno mit einem Volumen von 40 Liter eignet sich für die Wasserversorgung von bis zu 15 Tieren. Die große Thermotränke Duo mit einem Volumen von 100 Liter ist für bis zu 30 Tiere geeignet.

Frostfreie Tränkesysteme

Unser Beratungsteam Tränketechnik beantwortet gerne Ihre Fragen zu den verschiedenen Tränken. Hier finden Sie unser komplettes Produktsortiment aus dem Bereich Tränken.

Zu unseren Tränkesystemen

Platzierung der Tränken im Stall

Tipps für Tränke in Ställen

Oberhalb der Tränke sollte min. 60 cm Platz sein. So können die Tiere leicht und schnell trinken und das Wasserausschwappen wird minimiert.
Den Tieren sollte ständiger Zugang zu Wasser gewährt werden, um die Leistung und das Wachstum der Tiere positiv zu beeinflussen.
Die Tränkestelle nicht neben der Futterstelle montieren. Es besteht die Gefahr, dass das Futter durchnässt wird oder die Tränke durch Futterreste verschmutzt wird.
Die Platzierung der Tränken sollte sich an dem Verhalten der Tiere orientieren und an den Arbeitsgängen platziert werden, um die Reinigung und Überprüfung der Tränken zu erleichtern.
Bei Herdenhaltung müssen mindestens zwei Wasserstellen getrennt voneinander installiert werden. Nur so können rangniedere Tiere ungestört trinken. Des Weiteren sollen Tränken nicht in Ecken oder Sackgassen aufgestellt werden, sondern an offenen Stellen, um einen Kontakt zwischen ranghöheren und rangniederen Tieren zu vermeiden und ein Ausweichen zu ermöglichen.

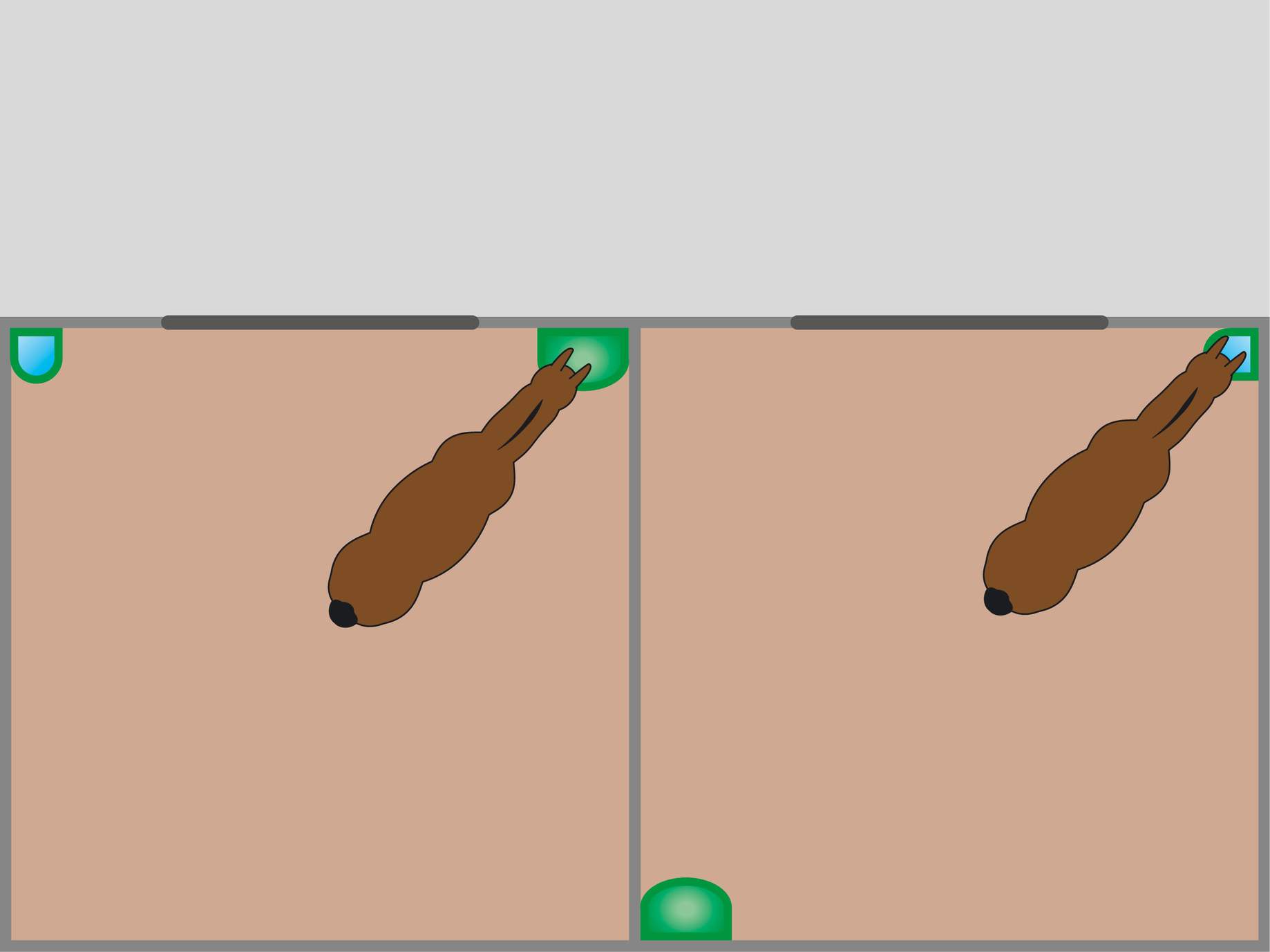

Pferdestall

Spezielles zur Pferdehaltung

Es kann ein Schutzbügel aus Metall um die Tränke angebracht werden, wenn das Pferd mit dem Kopf schlägt oder viel stampft, um so Tier und Tränke vor Schäden zu schützen. In Boxen zur Fohlenaufzucht sollte ein Abstand von max. 5 cm zwischen Schutzbügel und Tränke eingehalten werden, damit sich die Fohlen nicht mit ihren Beinen einklemmen.

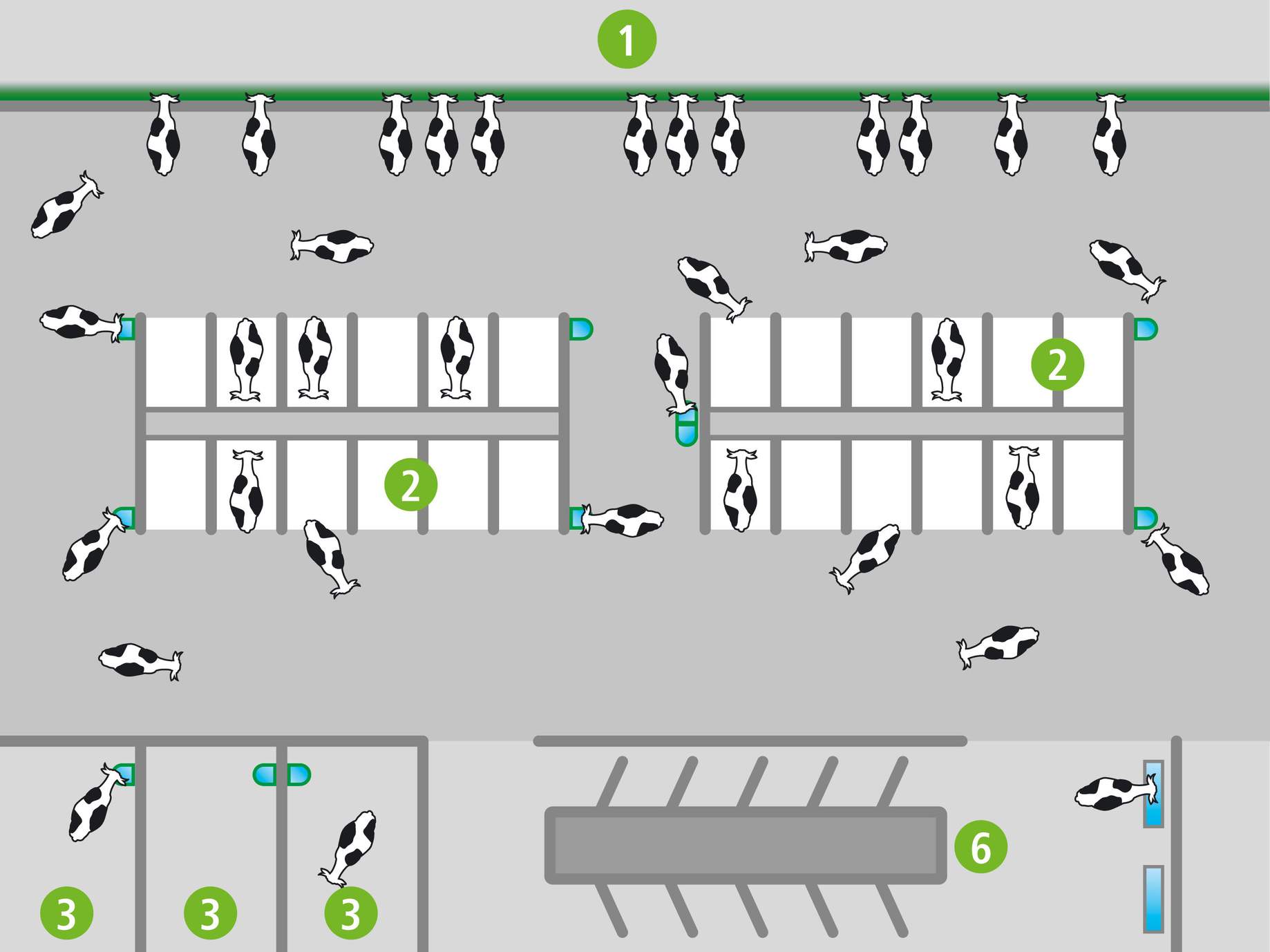

Laufstall mit Melkroboter

Spezielles zur Rinderhaltung

Der Abstand zwischen den Tränken sollte max. 15 m betragen, ansonsten nimmt die Wasseraufnahme ab.
In Laufgängen mit geringer Breite sollte vorzugsweise auf platzsparende Einzel-/Doppeltrogtränken zurückgegriffen werden.
Direkt nach dem Melkbereich sollten Tränken mit hohem Durchfluss und großem Beckenvolumen installiert werden, um den hohen Wasserbedarf der Milchkühe zu stillen. Trogtränken sind hier zu empfehlen.
Für Kälber sollten Tränken mit konstantem Wasserstand verwendet werden und sie sind auf ihre Körperhöhe anzupassen.

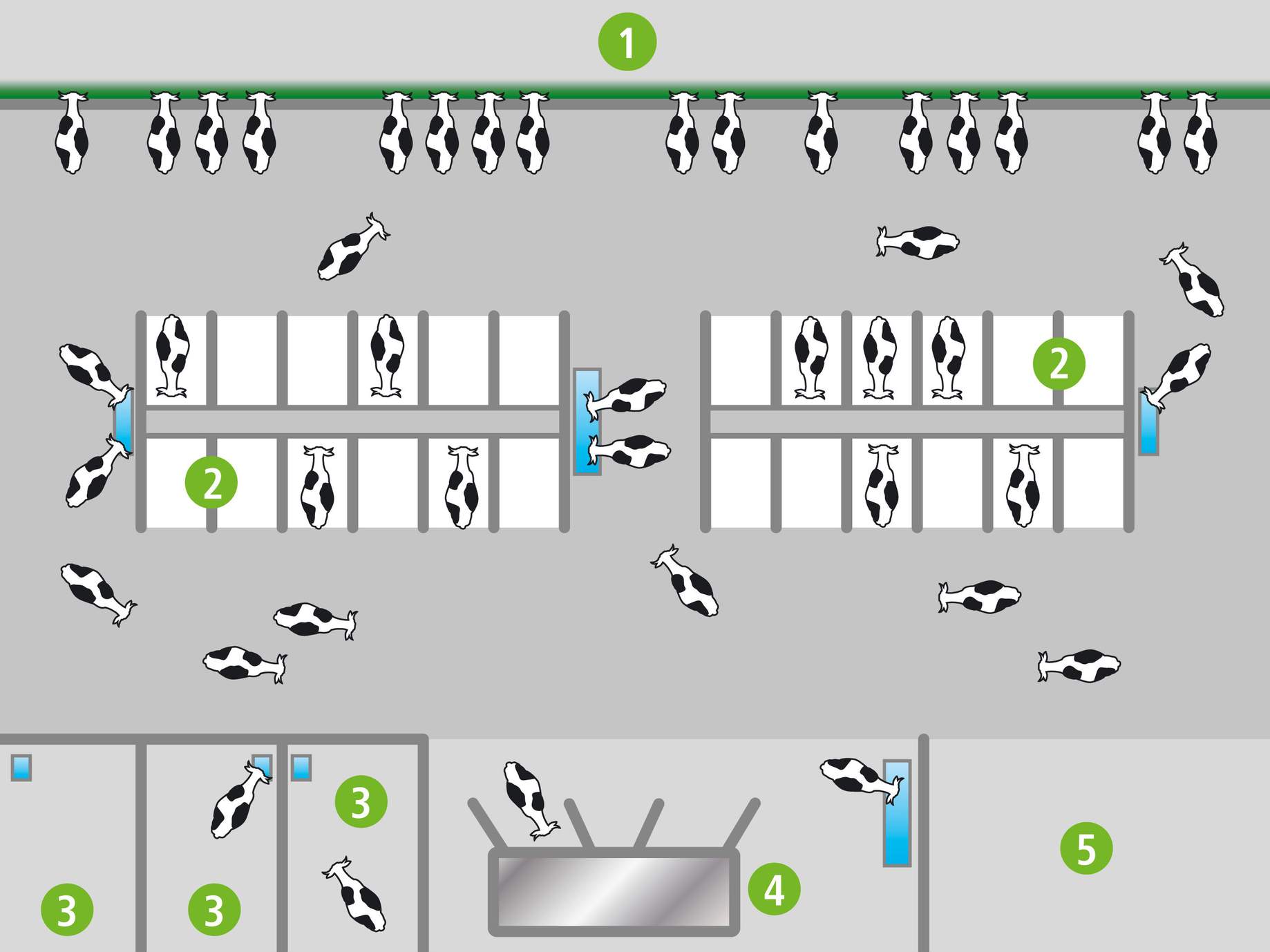

Laufstall mit Melkstand

Futtergang
Boxen
Einzelbucht
Melkroboter
Wartestall (optional)
Melkstand

Platzierung der Tränken auf der Weide

Den Tieren sollte ständiger Zugang zu Wasser gewährt werden, um die Leistung und das Wachstum der Tiere positiv zu beeinflussen.
Es sollten mindestens zwei Wasserstellen getrennt voneinander installiert werden. Nur so können rangniedere Tiere ungestört trinken. Des Weiteren sollen Tränken nicht in Ecken, Sackgassen oder schmalen Laufwegen aufgestellt werden, sondern an offenen Stellen, um einen Kontakt zwischen ranghöheren und rangniederen Tieren zu vermeiden und ein Ausweichen zu ermöglichen.
Tränke nicht unbedingt in schattigen Bereichen aufstellen. Bei heißen Temperaturen suchen die Tiere den kühleren Schatten. Ist dort eine Tränke platziert, drängeln sich die Tiere um die Tränke und dominante Tiere können die Tränke für sich beanspruchen. Es empfiehlt sich die Tränke in der Nähe eines schattigen Ruhebereiches zu installieren.
Grundsätzlich sollten die Tränken etwas größer ausgelegt werden, um eine gute Versorgung sicherzustellen, lange Wartezeiten und Gedränge vorzubeugen.
Es empfiehlt sich Weidetränken am Boden zu befestigen, so dass die Tiere sie nicht verschieben können.
Vor dem Winter sollten die Weidetränken gesäubert und entleert werden.

Kein Wasseranschluss vorhanden

Weidepumpe

Die Weidepumpe ist zur Tränke-Wasserentnahme aus offenen Gewässern, Wasserspeichern und Zisternen geeignet und pumpt Wasser aus einer Tiefe bis zu max. 7 - 8 Metern. Hierbei sind jedoch die Vorschriften und Auflagen zu beachten!

Die Saugleitung darf nicht unter Druck stehen, z. B. durch einen höheren Ansaugpunkt als die Pumpe selbst.

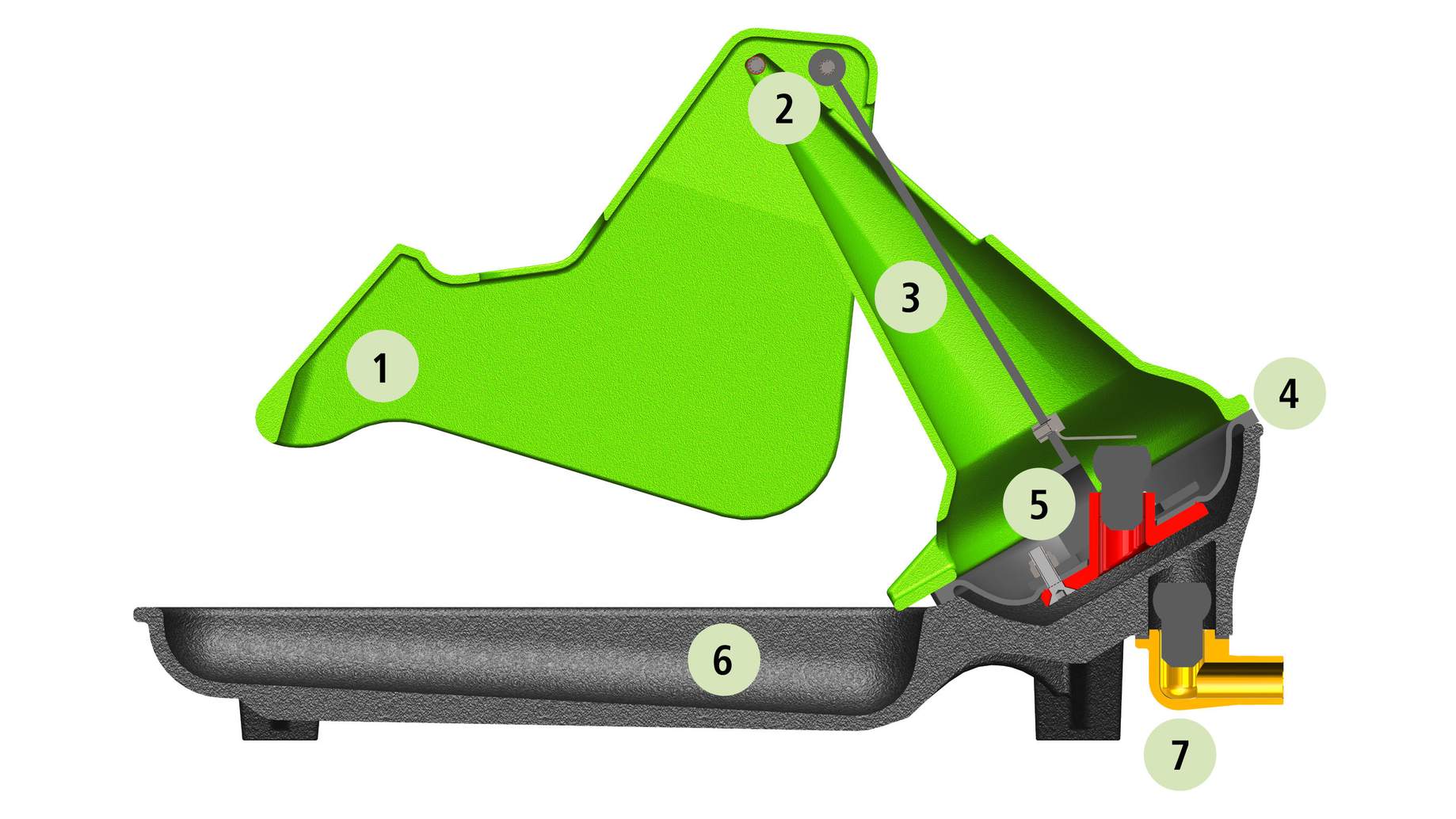

Funktionsweise

Hebel aus Aluminium
Lagerpunkte mit Gleitlagern
Zugstange
Membran aus Gummi
Rückschlagventile
Trinkschale aus Gusseisen
Gewinde und Schlauchanschluss aus Messing

Der Hebel wird durch den Kopf des Tieres nach vorne geschoben. Die Zugstange hebt die Membran an und saugt Wasser in den Membran-Raum. Durch die Schwerkraft und die Spannung in der Membran bewegt sich der Hebel wieder nach hinten. Das Wasser wird aus dem Membran-Raum verdrängt und fließt in die Trinkschale. Die Rückschlagventile gewährleisten, dass das Wasser immer angesaugt und in die richtige Richtung gepumpt wird. Ein Teil des geförderten Wassers verbleibt auf der Oberseite der Membran und fließt in die Trinkschale, sobald die Membran beim nächsten Zyklus wieder betätigt wird, d.h. wenn das Tier den Hebel erneut drückt (Doppelhub-Funktion).

Weidepumpen und Zubehör

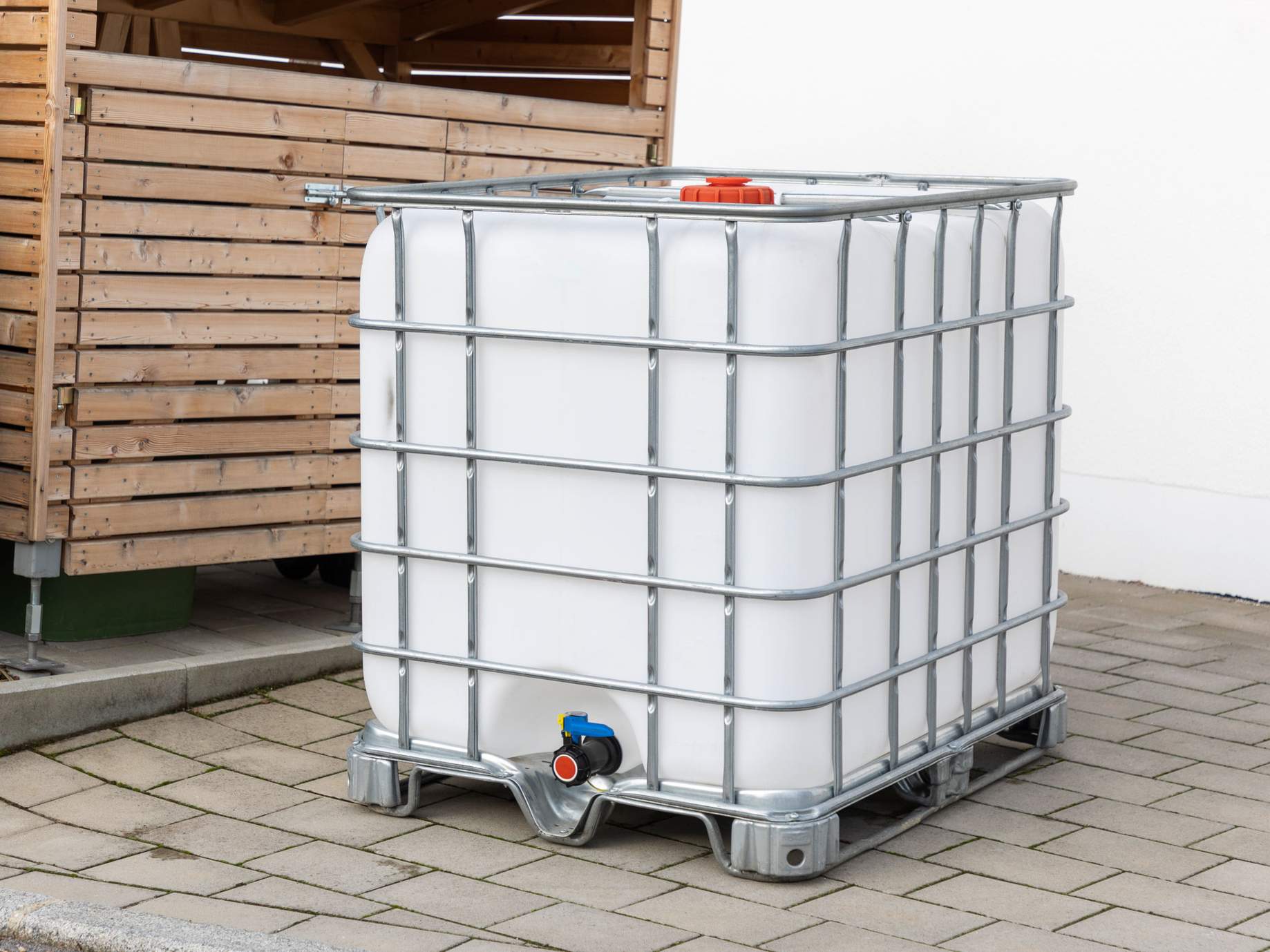

IBC-Container – Die praktische Alternative zum Weidefass

Eine weitere Möglichkeit ohne Wasseranschluss die Wasserversorgung sicherzustellen ist der Einsatz eines IBC-Containers. Mit unserer Montageplatte und dem Anschluss-Set für IBC-Behälter bieten wir auch hier eine schnelle und einfache Lösung ein Tränkebecken zu montieren.

Begriffserklärung

Bar
Bar ist eine weit verbreitete Einheit für den Wasserdruck. Der Druck in einer Wasserleitung wird üblicherweise in Bar angegeben und gibt an, mit welcher Kraft das Wasser gegen eine Fläche gedrückt wird (z. B. Ventilfläche). Mithilfe eines Manometers kann der Wasserdruck gemessen werden.
Hochdruck
Bei Tränkebecken können unterschiedliche Ventile verbaut sein, die für Hoch druck oder für Niederdruck in der Wasserleitung ausgelegt sind. Wenn das Wasser aus einem Hausanschluss oder einem Pumpensystem kommt, benötigt man ein Tränkebecken oder Ventil, das für Hochdruck ausgelegt ist. Bei den Tränkebecken von KERBL liegt der Hochdruckbereich zwischen 1 – 5 Bar. Bei Drücken über 5 Bar empfehlen wir vor dem Tränkebecken eine Druckreduzierung zu installieren.
Niederdruck
Wenn Wasser aus einem Weidefass oder einem anderen erhöhten Behälter ohne Pumpe oder zusätzlichem Druckverstärker bezogen wird, wird ein Tränkebecken oder ein Ventil für Niederdruck benötigt. Bei den Tränkebecken von KERBL liegt der Niederdruckbereich zwischen 0,3 - 1 Bar.
Wasserdurchfluss
Unter dem Wasserdurchfluss, dem Volumenstrom oder der Durchflussrate ver steht man die Menge an Wasser, die durch den Querschnitt des Wasserrohrs oder Tränkeventils pro Minute fließt und wird in Liter pro Minute angegeben (z. B. 8 l/min).

Volt
Volt ist die Maßeinheit der elektrischen Spannung und wird in V (Volt) angegeben. Bei einer normalen Hausinstallationssteckdose liegt eine Spannung mit 230 Volt an. Die Spannung kann mithilfe eines Schutztrenntrafos für den Einsatz bei Tränkebecken auf z. B. 24 Volt reduziert werden. Spannungen bis 48 Volt sind für den menschlichen Körper und für Tiere ungefährlich.
Watt
Watt ist die Einheit für elektrische Leistung und wird in W (Watt) angegeben. Ein Tränkebecken kann mit 230 Volt oder 24 Volt betrieben werden. Da bei beiden Tränkebecken die gleiche Heiztemperatur zur Frostfreihaltung erforderlich ist, wird trotz der unterschiedlichen Spannungen die gleiche elektrische Leistung benötigt (24 Volt = 30 Watt; 230 Volt = 30 Watt).
Trennsysteme nach DIN EN 1717
Es ist zu beachten, dass durch Tiere kontaminiertes Wasser nach DIN EN 1717 unter die Kategorie 5 fällt. Wenn ein Tränkebecken an eine Wasserleitung angeschlossen ist, welches mit dem öffentlichen Wasserleitungsnetz verbunden ist und selbst nicht durch einen freien Auslauf nach DIN EN 1717 die Wasseroberfläche vom Leitungsnetz trennt, dann muss die Tränkeinstallation durch einen Systemtrenner mit freiem Auslauf nach DIN EN 1717-Typ AA vom öffentlichen und dem Hauswassernetz getrennt werden.

Die richtige Tränkeart

Was muss bei der Auswahl des richtigen Tränkebeckens beachtet werden:

Hochdruck oder Niederdruck?

Hochdruck - Soll die Tränke an den Hausanschluss angeschlossen werden?  
Niederdruck - Soll die Tränke über einen Wasserbehälter ohne Druckverstärker versorgt werden?

Tierart und Gruppen- oder Einzelhaltung?

Welche Tiere sollen getränkt werden und wie alt sind diese? (siehe nachstehende Wertung der Tränkeventil-Arten)
Wie groß ist die Gruppe?
Welchen Wasserbedarf hat jedes Tier?
Min. Wasserdurchfluss des Ventils?
Größe des Beckenvolumens?

Muss die Tränke frostsicher, also beheizbar sein?

Soll das Heizsystem der Leitungen im Verbissbereich verlegt werden? - 24 Volt
Soll das Heizsystem der Leitungen außerhalb des Verbissbereichs verlegt werden oder kann es vor Verbiss geschützt werden? - 230 Volt

Wertung der Tränkeventil-Arten

Nachfolgend werden die verschiedenen Tränketypen bewertet und ihre Eignung für bestimmte Tierarten beschrieben.

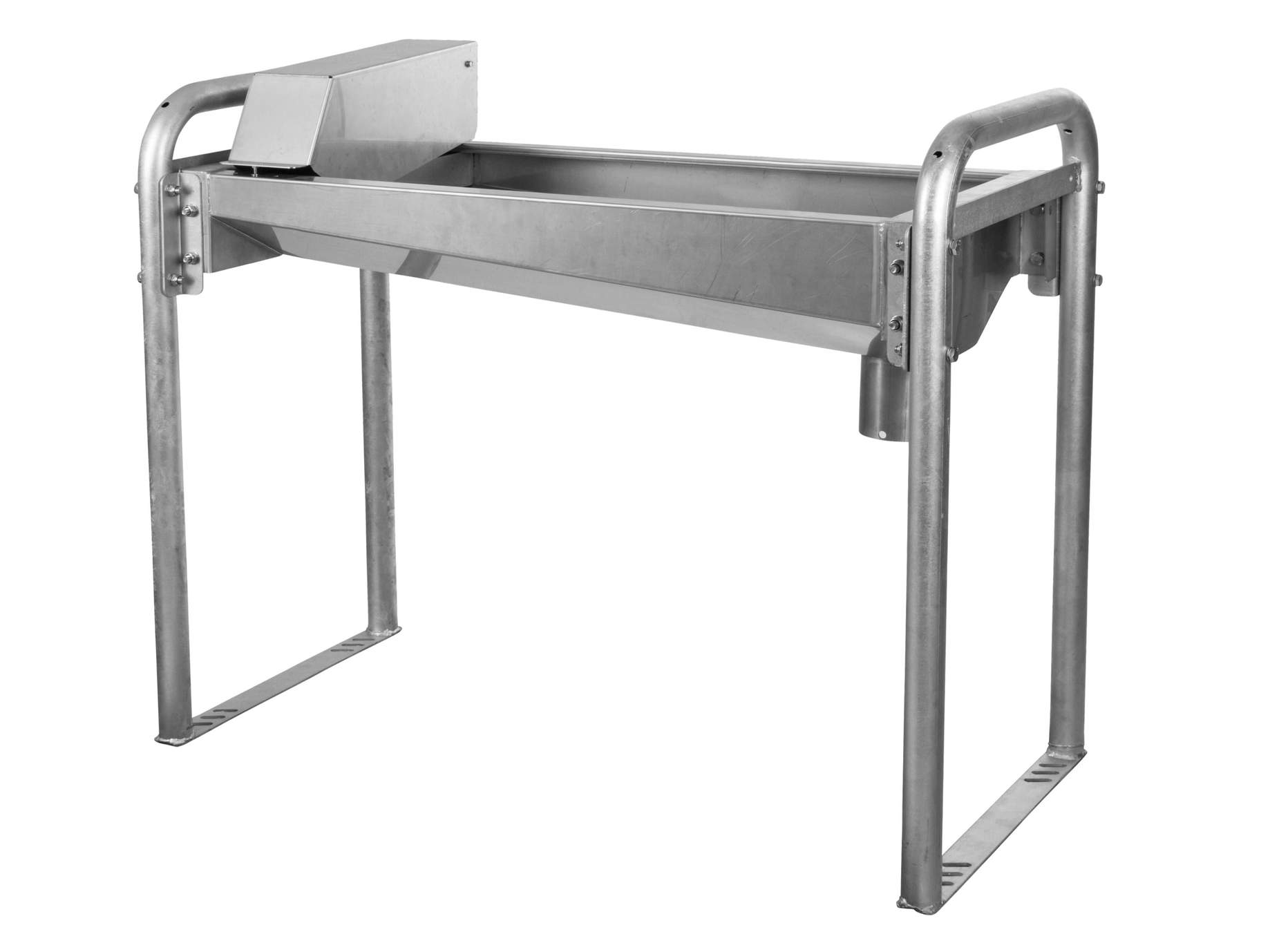

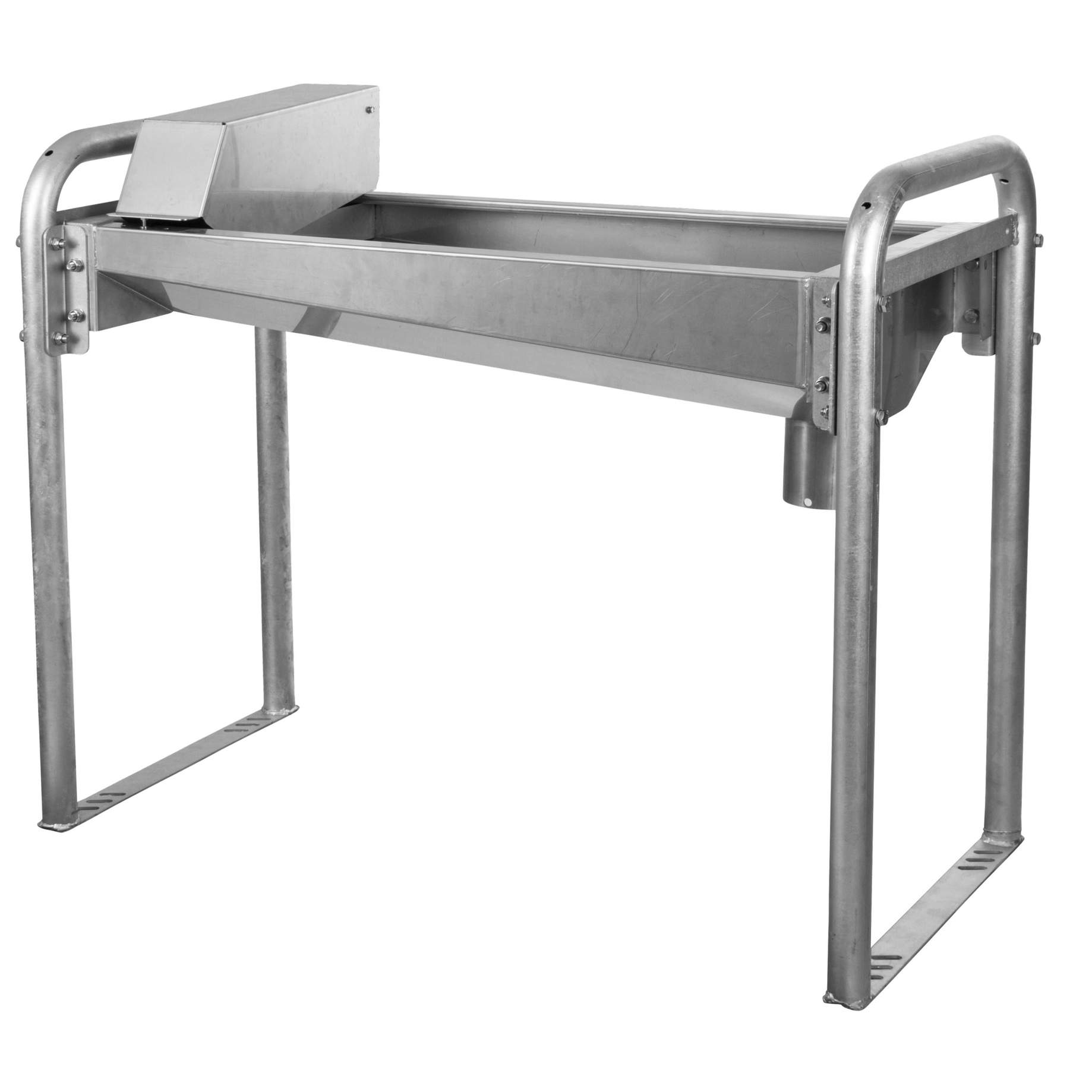

Offene Trogtränke mit Schwimmerventil:

Offene Wasserstellen spiegeln das natürliche Saufen in der Natur wider. Das Tier kann tief mit dem Maul eintauchen und große Wassermengen in kurzer Zeit aufnehmen. Trogtränken eignen sich für alle Tierarten, vor allem für laktierende Rinder, die in kurzer Zeit viel Wasser aufnehmen sollen.

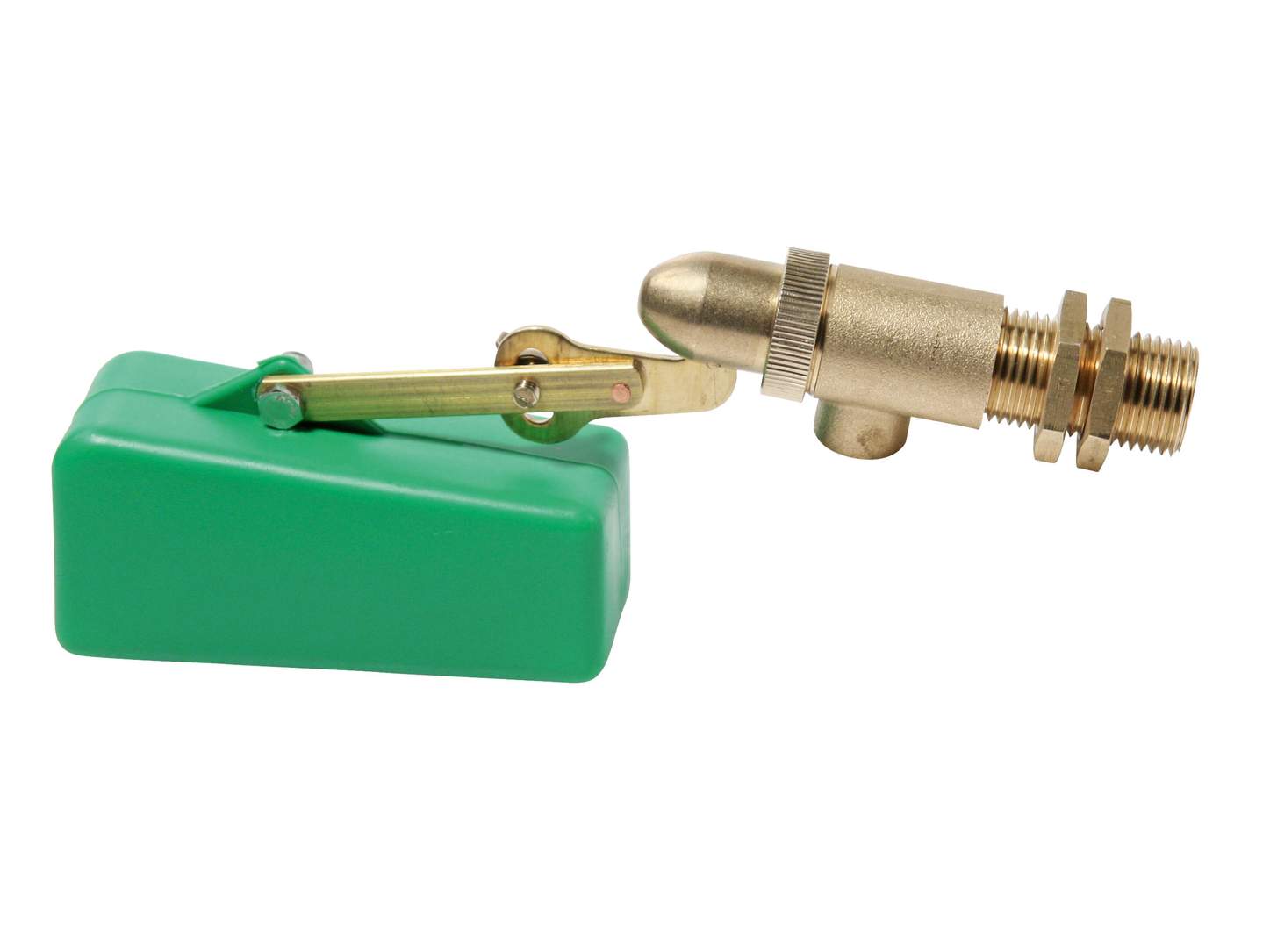

Verwendetes Tränkeventil:

Hier kommt meist ein Schwimmerventil zum Einsatz. Der Schwimmer, ein schwimmender Hohlkörper, befestigt an einem Hebelarm, öffnet oder schließt über seine Hebelwirkung die Ventildüse. Wird der eingestellte Wasserspiegel unterschritten, wird die Ventildüse geöffnet und wenn der Wasserspiegel sein „Soll“ wieder erreicht hat, geschlossen. So ist stets Wasser in der Tränke.

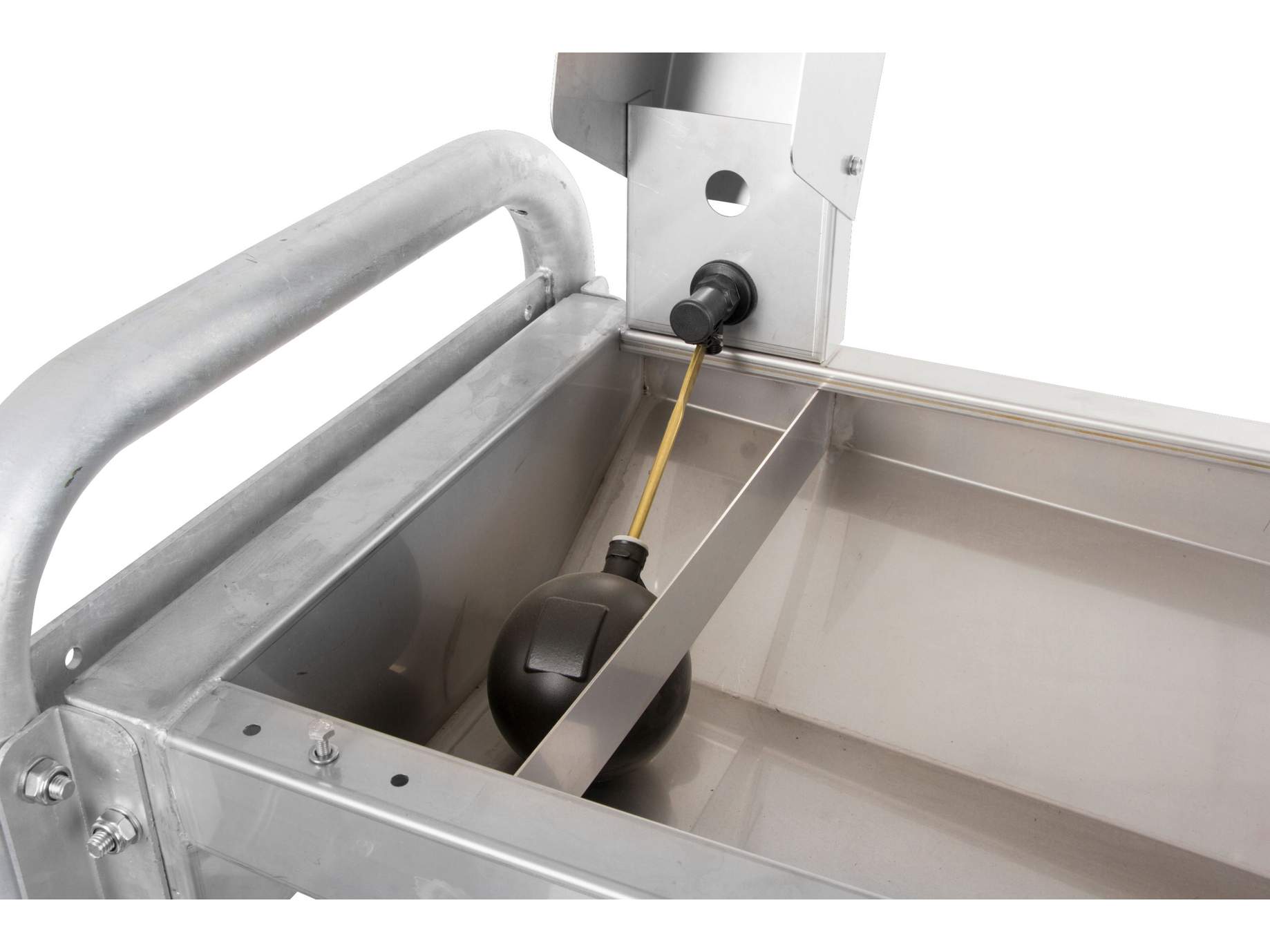

Schwimmertränke:

Offene Wasserfläche mit konstantem Wasserpegel zeichnen Schwimmertränken aus. Vor allem sind sie geeignet für Jungtiere (z. B. Kälber), Schafe, Ziegen und Tiere mit empfindlicher Schnauze oder Entwöhnhilfen.

Verwendetes Tränkeventil:

Auch hier kommt, wie bei der Trogtränke, ein Schwimmerventil zum Einsatz. Die verwendeten Schwimmerventile bei Schwimmertränken sind meist kleiner und haben einen geringeren Durchfluss als bei Trogtränken. Ansonsten ist die Funktion gleich.

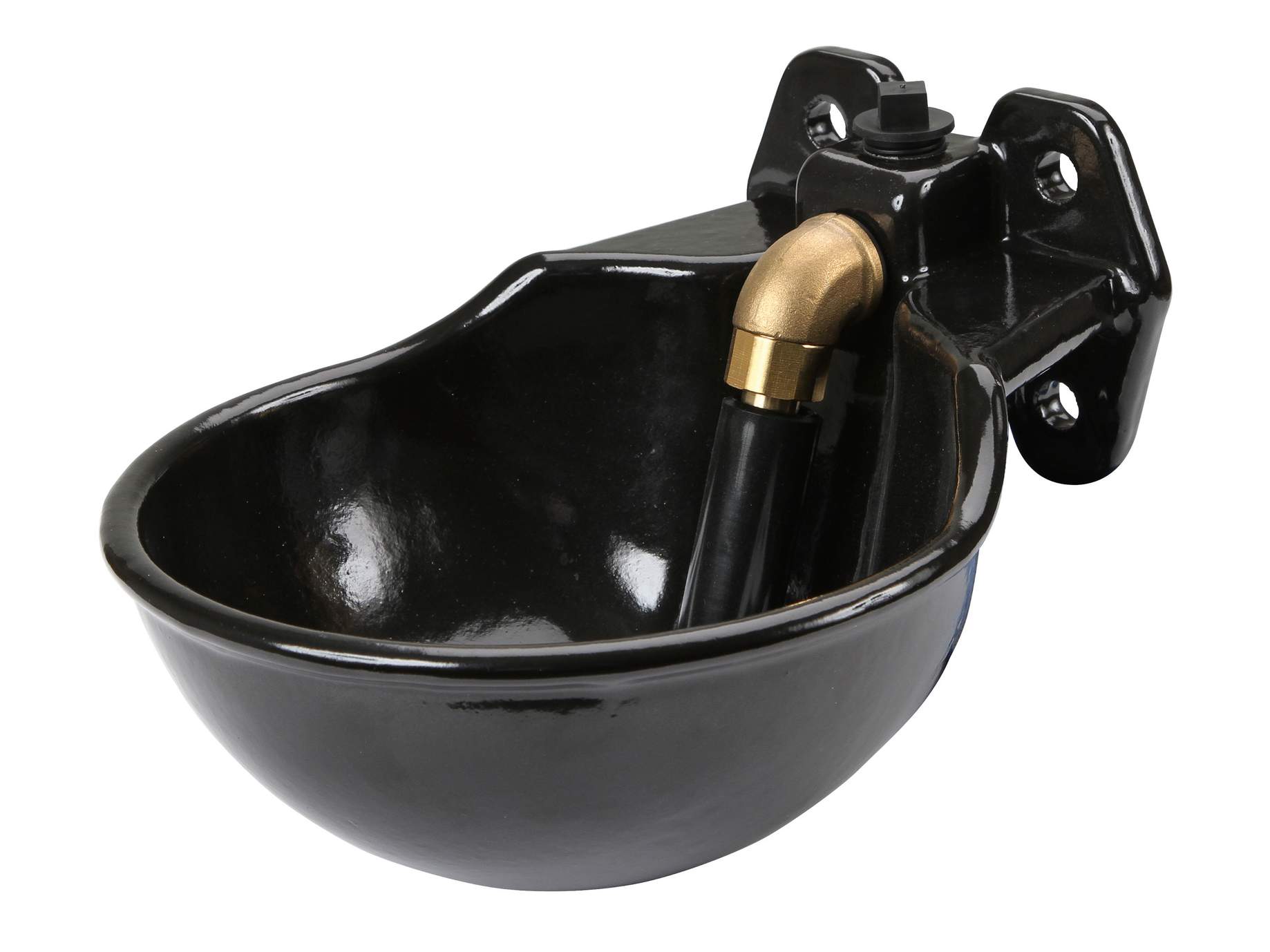

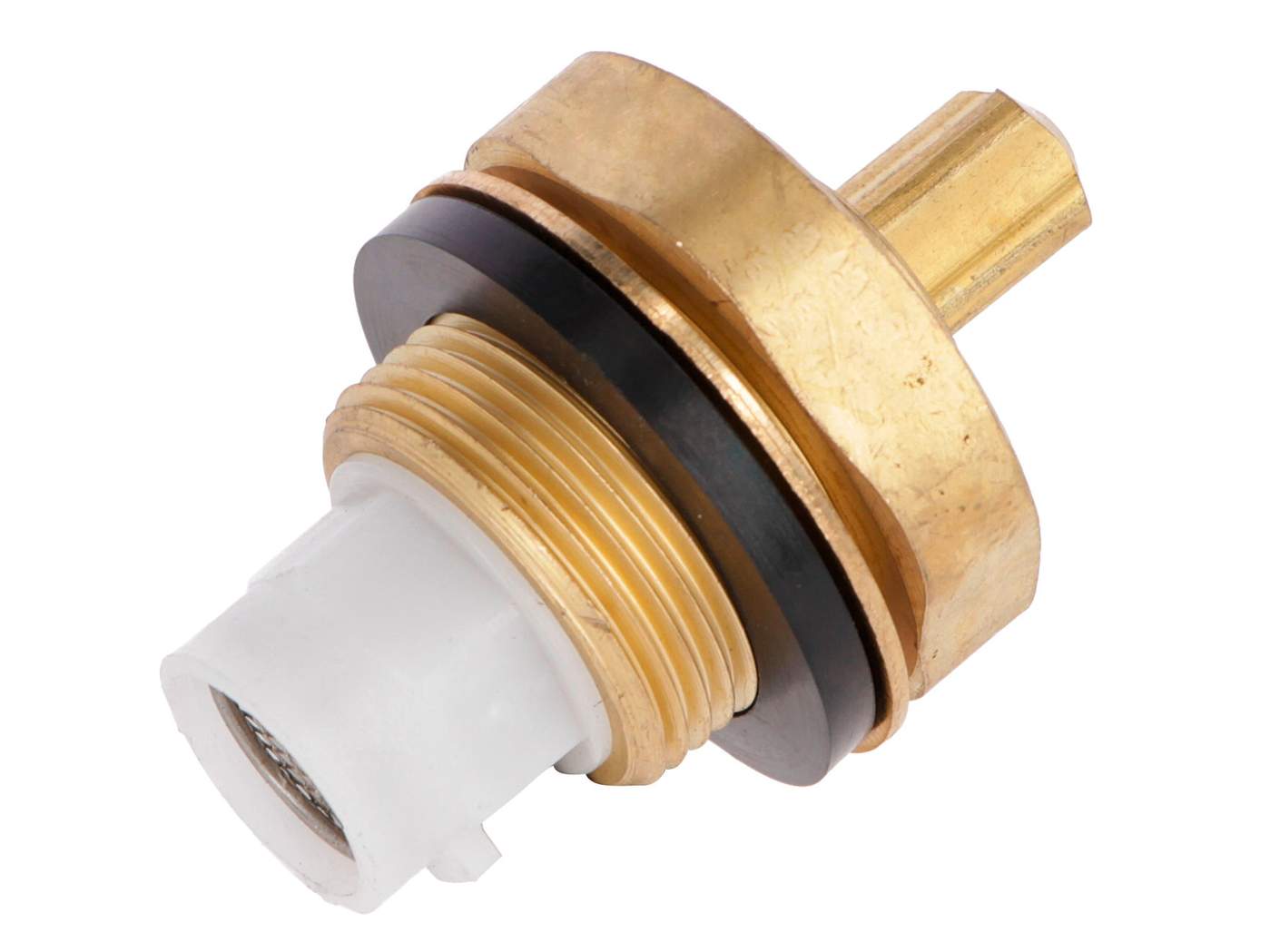

Rohrventil-Tränke:

Rohrventile eignen sich vor allem für Tiere, die mit dem Nasenrücken keine hohe Druckkraft aufbringen können und für schreckhafte Tiere. Für alle Tierarten geeignet, vor allem für Pferde sowie als Einzeltränkestelle. Ggf. nicht geeignet für Mastrinder.

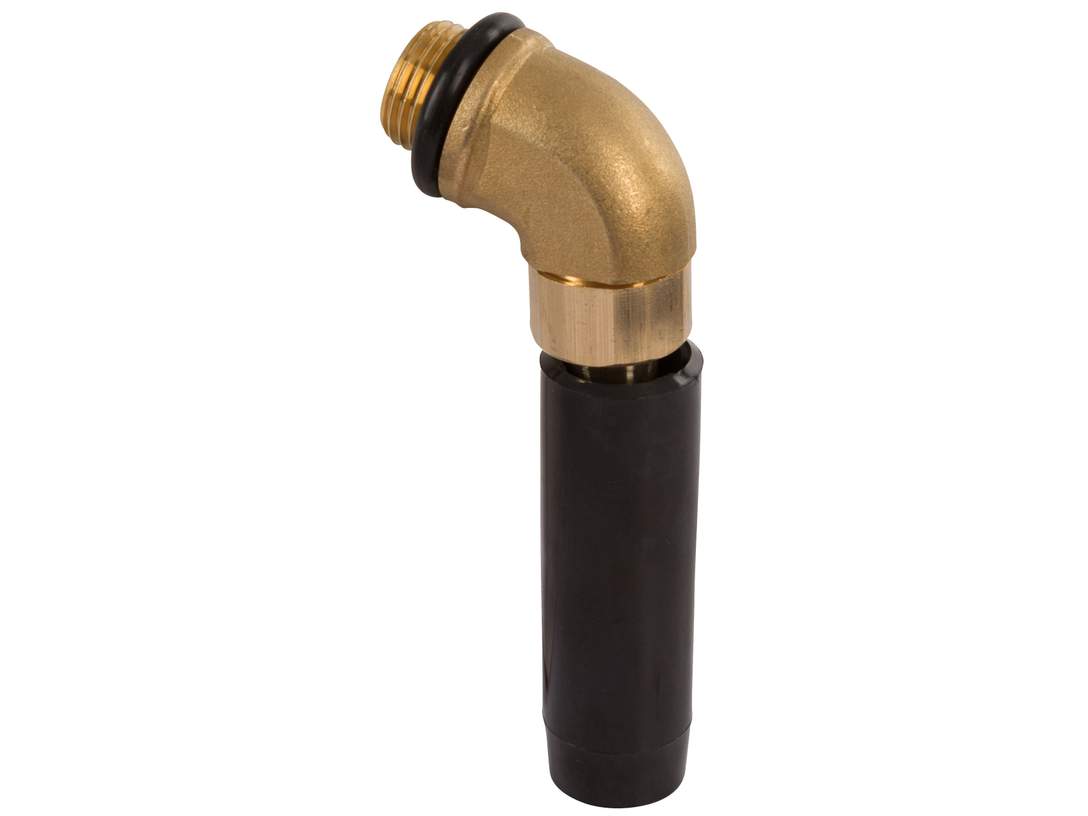

Verwendetes Tränkeventil:

Das Rohrventil oder auch Zapfenventil kann durch den Nasenrücken des Tieres leicht und ohne großen Kraftaufwand betätigt werden. Das Wasser läuft dann durch das „Rohr“ am unteren Ende in die Tränkeschale ein.

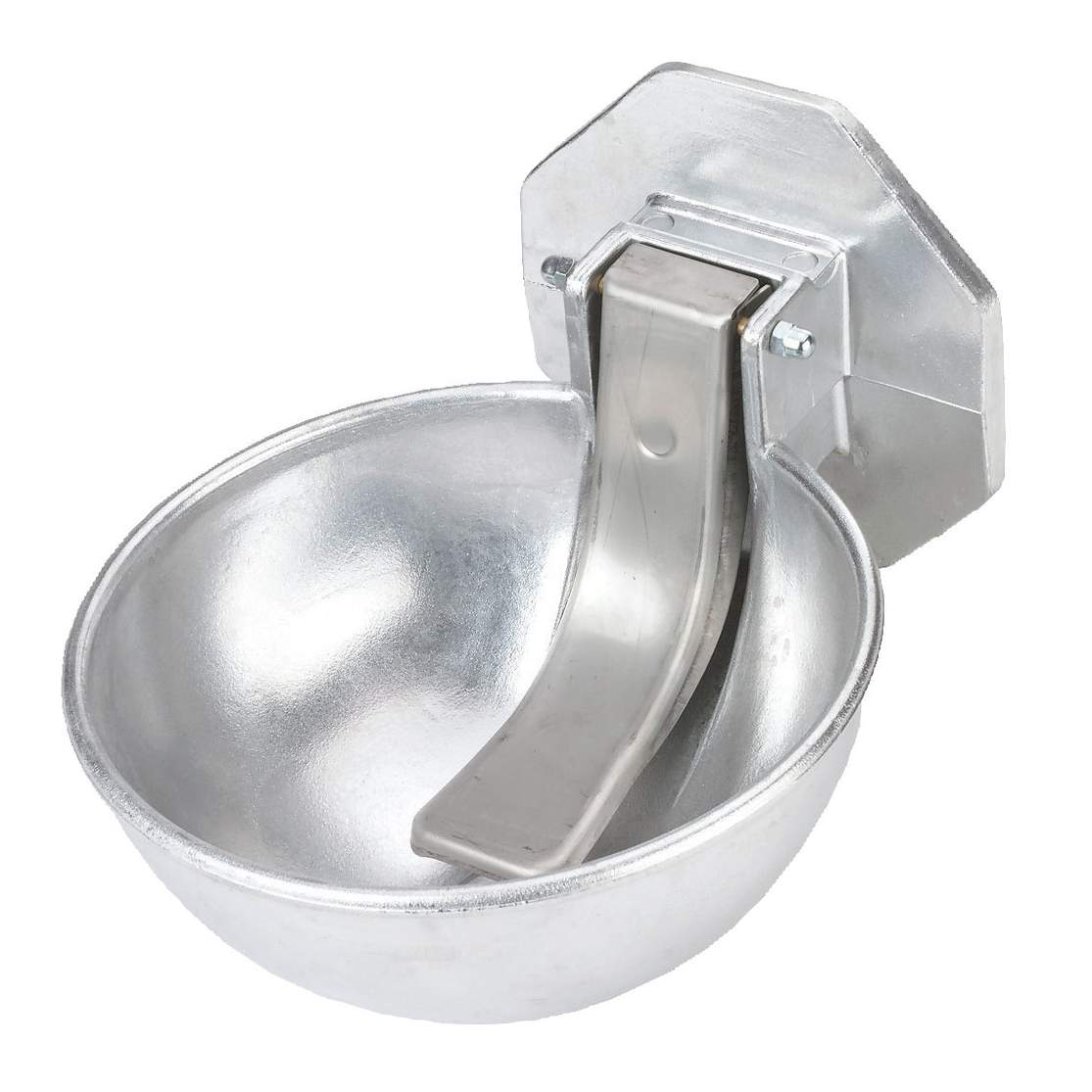

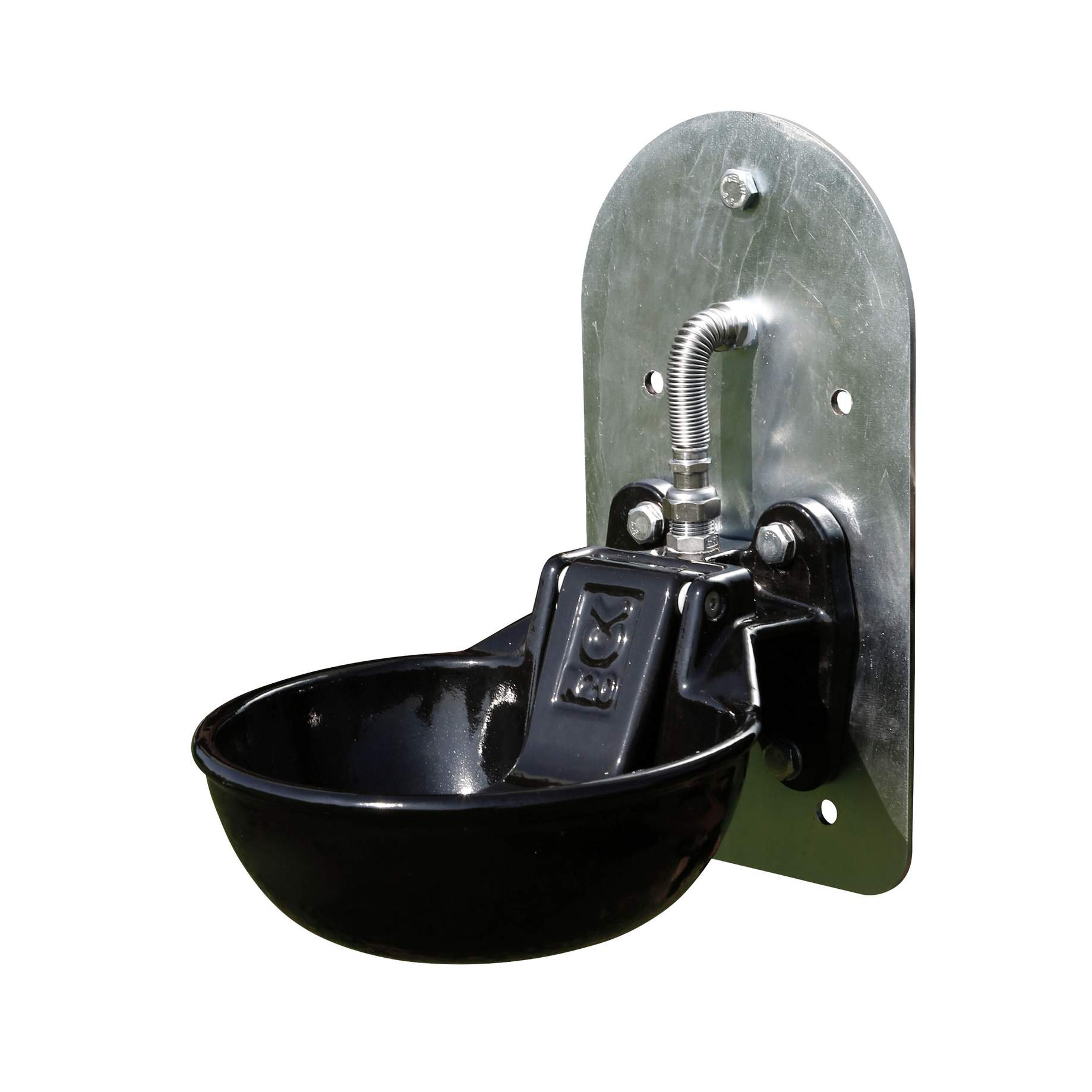

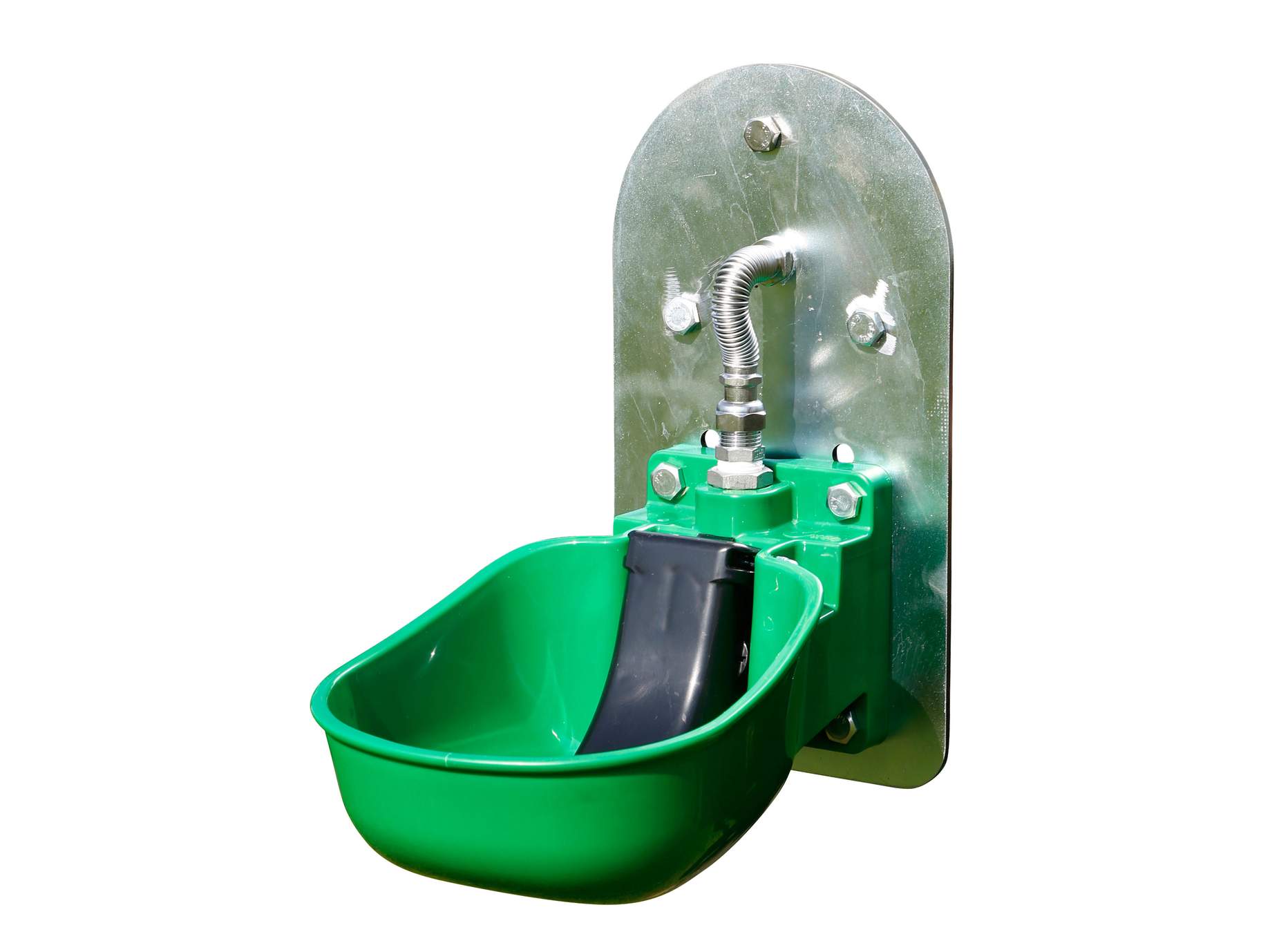

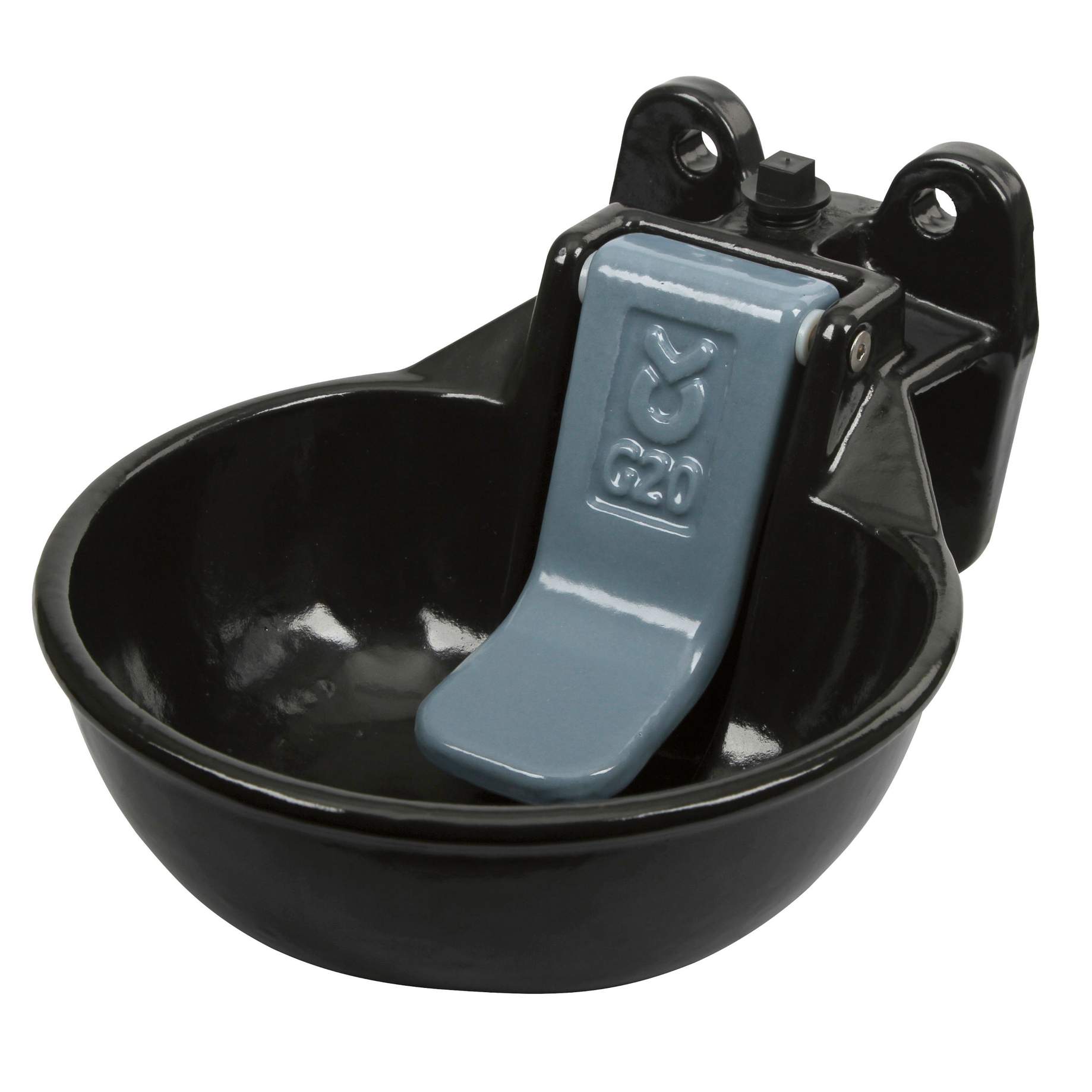

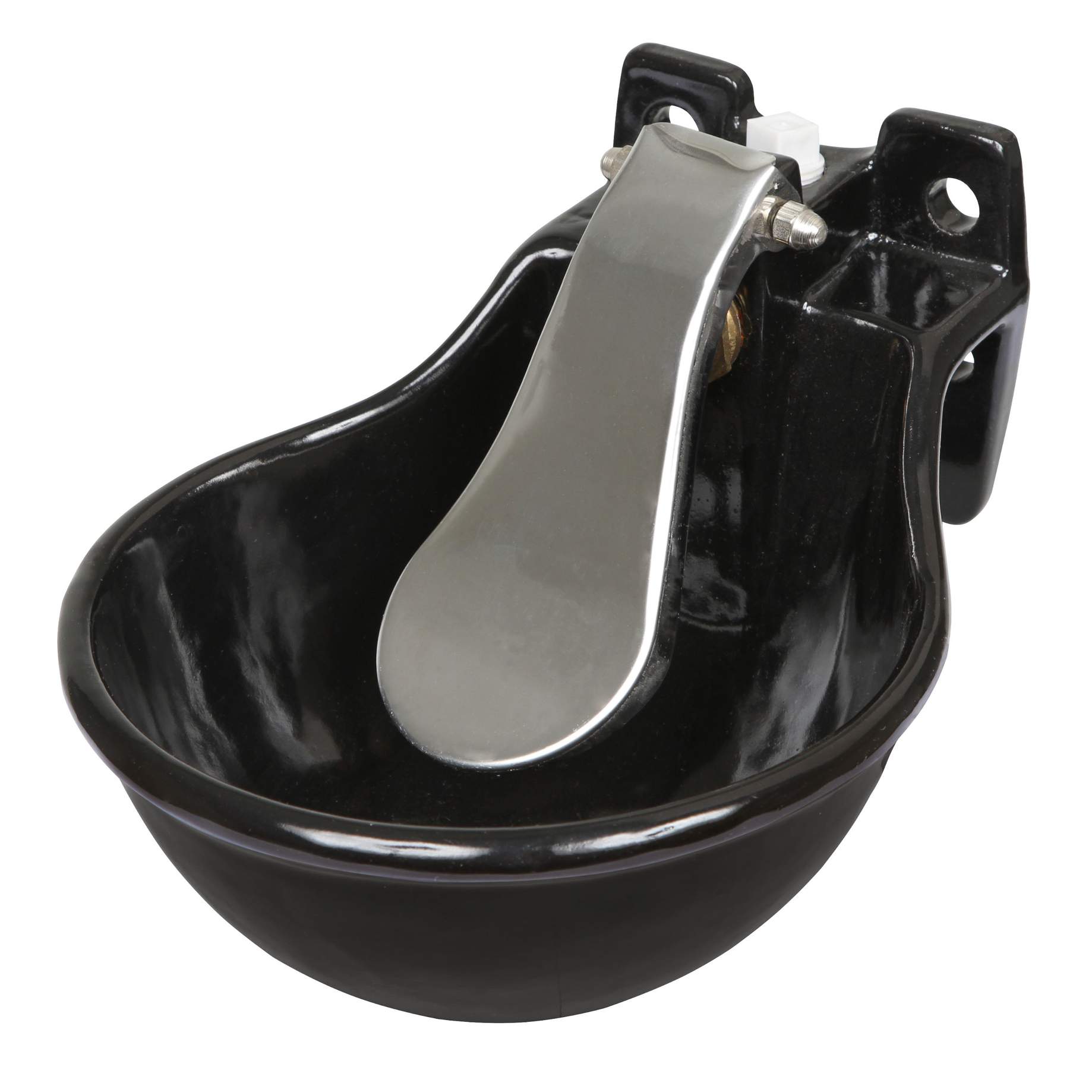

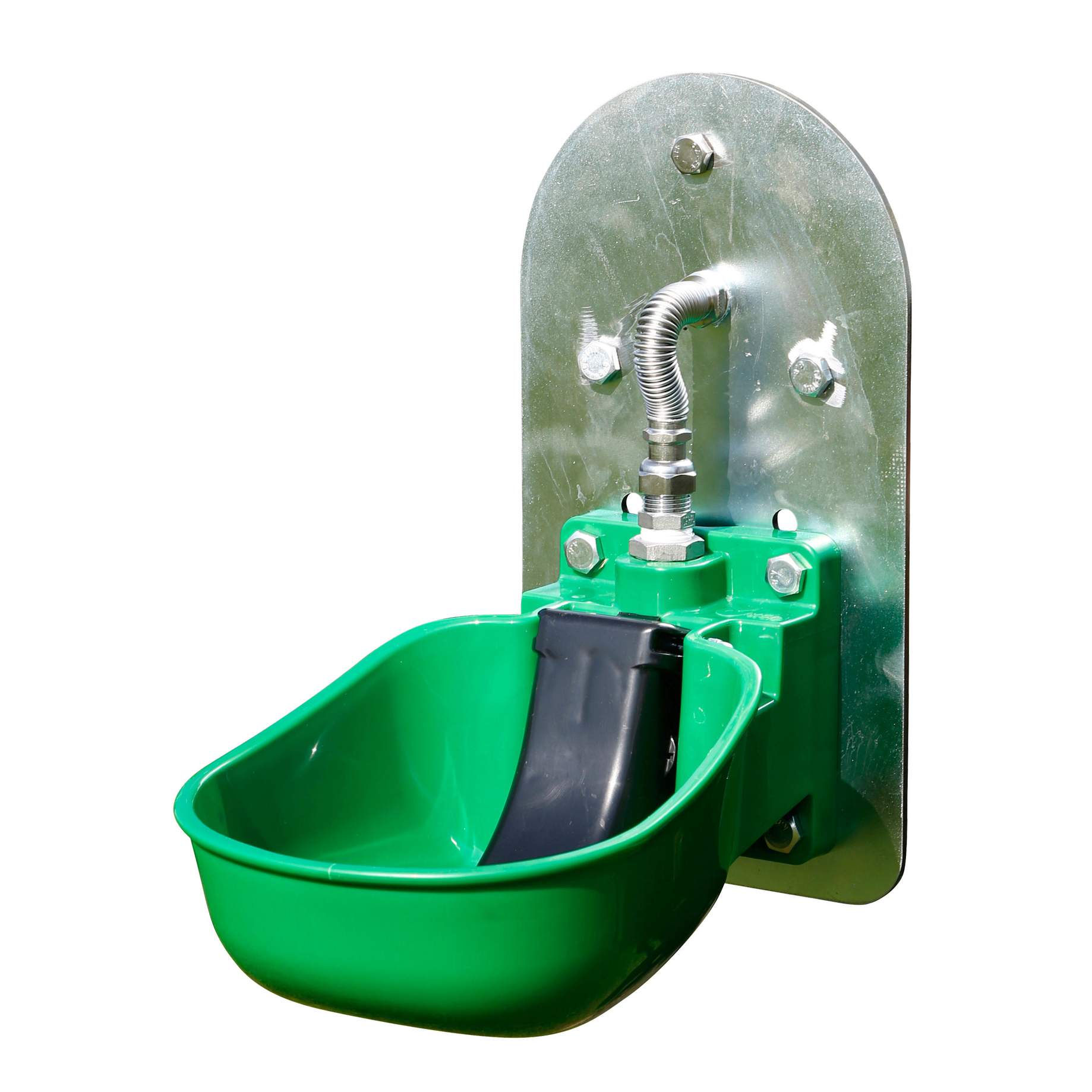

Zungenventil-Tränke:

Durch den größeren Kraftaufwand zur Betätigung des Ventils mittels „Zunge“, sind solche Tränken vor allem für Tiere mit großer Kraft (z. B. Rinder) geeignet.

Verwendetes Tränkeventil:

Die „Zunge“ (Druckklappe) betätigt bei Druck von vorne das dahinter liegende Ventil. Durch den Druck des Tieres auf die „Zunge“ wird das dahinter liegende Ventil geöffnet und Wasser läuft in die Tränkeschale.

Hier geht es zu unseren Tränke-Systemen

Material und Oberflächenbeschichtung der Tränkebecken

Grauguss

Eisengusswerkstoff mit hohem Kohlestoffgehalt. Wird vor allem bei Zungenventiltränken verwendet.

Oberfläche: Pulverbeschichtet

Beim pulverbeschichteten Becken wird ein elektrisch leitfähiger Körper (Grauguss) mit Pulverlack beschichtet und anschließend auf dem Körper aufgeschmolzen.

Das Material zeichnet sich aus durch:

hohe Schlagfestigkeit und mechanische Belastbarkeit
gute Witterungsbeständigkeit
optimale Reinigung möglich
gute Korrosionsbeständigkeit
umweltfreundliche (lösungsmittelfreie) Verarbeitung

Oberfläche: Emailliert

Hochwertige, eingebrannte keramische Verbindung auf Stahlgussteilen.

Das Material zeichnet sich aus durch:

gute mechanische Belastbarkeit
hohe Beständigkeit gegen Abnutzung der Oberfläche
gute Witterungsbeständigkeit
optimale Reinigung möglich
hohe Korrosionsbeständigkeit
umweltfreundliche (lösungsmittelfreie) Verarbeitung

Kunststoff

Das Material zeichnet sich aus durch:

höhere Schlagzähigkeit und Elastizität als Stahlguss
gute isolierende thermische Eigenschaften
keine Oberflächenbeschichtung erforderlich

Edelstahl

Das Material zeichnet sich aus durch:

sehr hohe Korrosionsbeständigkeit
sehr gute Reinigungsmöglichkeit
keine Oberflächenbeschichtung erforderlich
sehr hohe Langlebigkeit

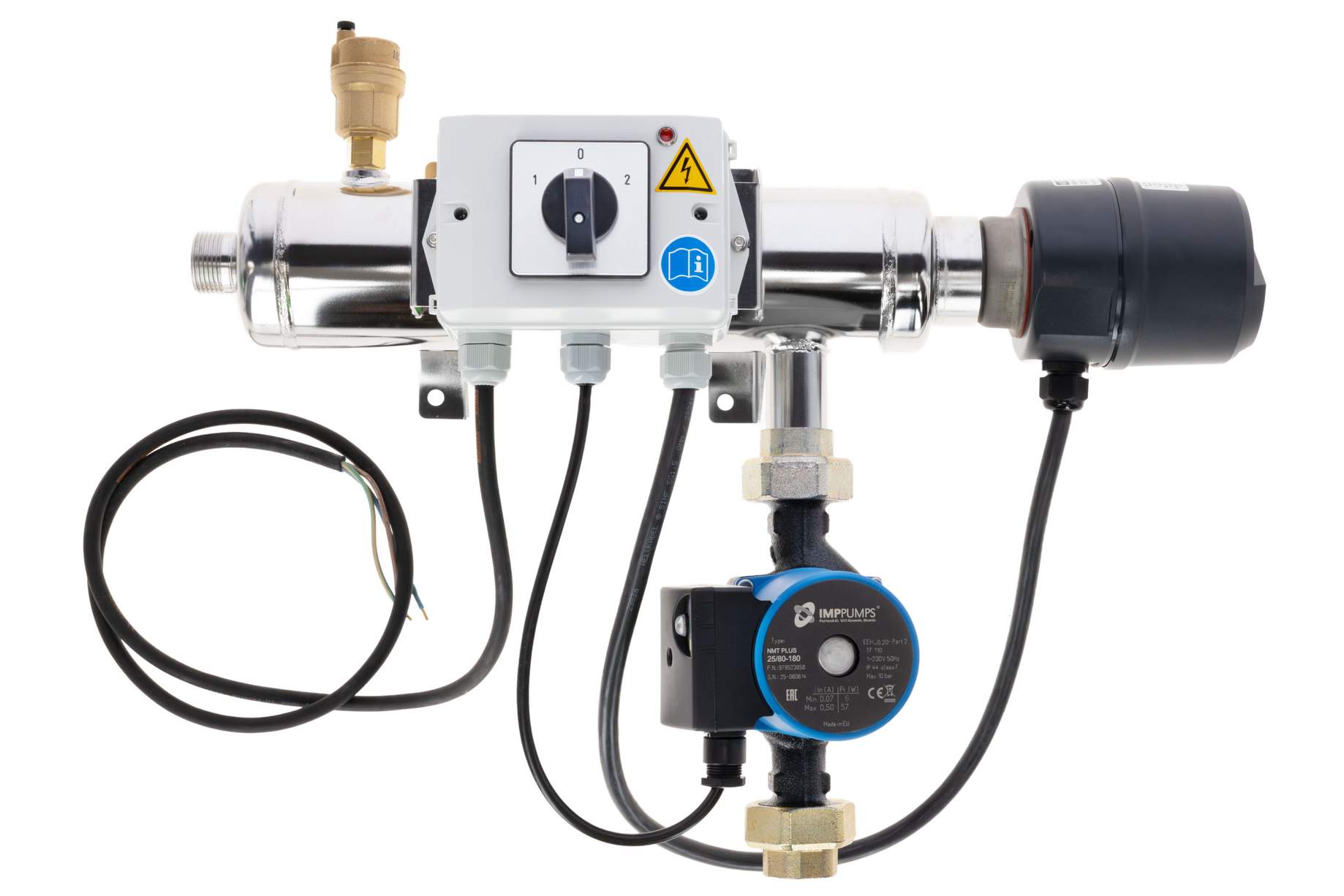

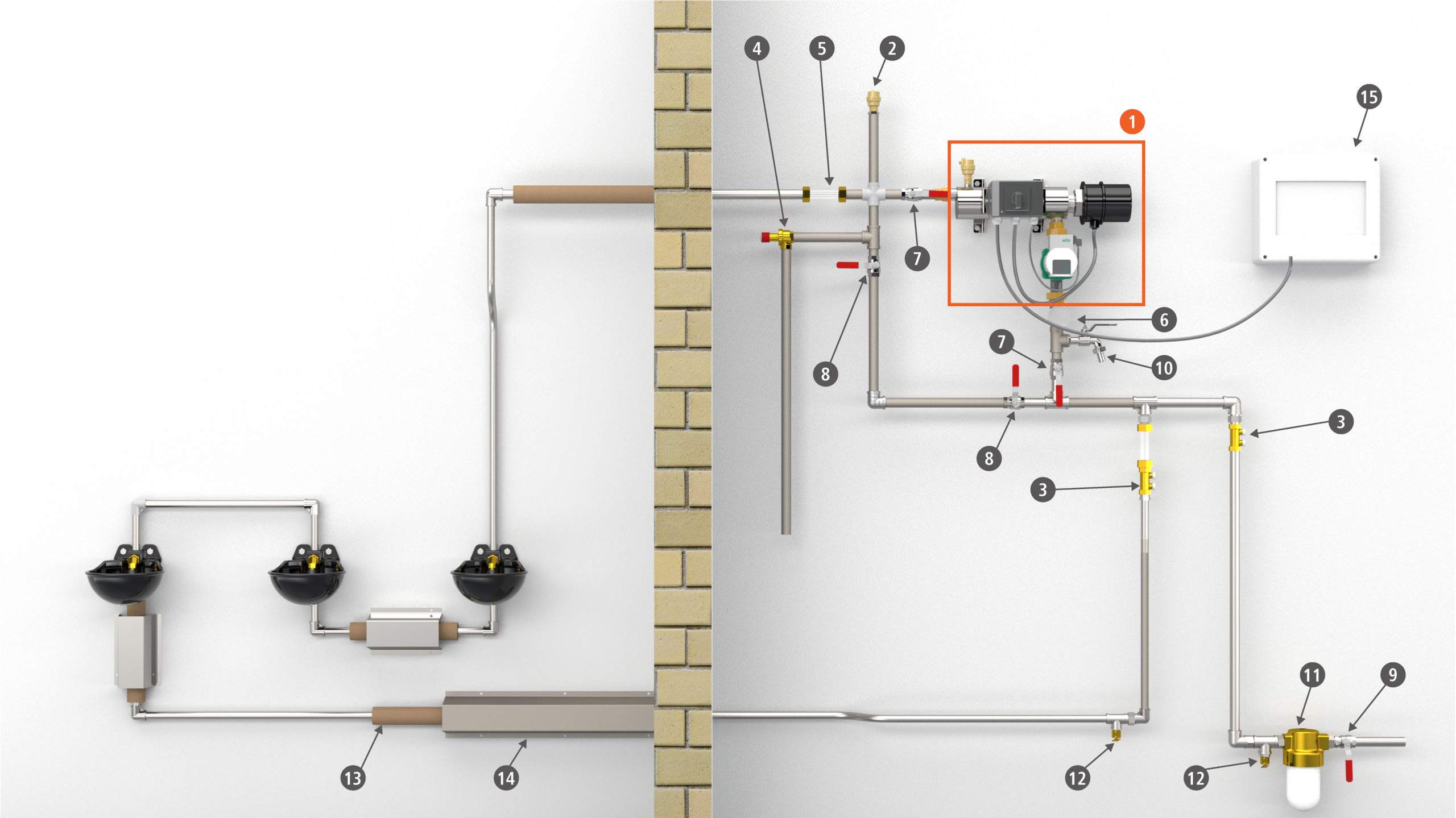

Frostschutz-Tränken

Systeme mit 24 Volt werden vor allem für Ställe eingesetzt, in denen die elektrischen Leitungen durch Verbiss geschädigt werden könnten und mit einem 230 Volt System eine Gefährdung für die Tiere und unter Umständen auch für Menschen darstellen könnten.

Für den Betrieb eines oder mehrerer Tränkebecken mit 24 Volt ist ein Schutztrenntransformator (z. B. Art.Nr. 222798) erforderlich. Der Transformator reduziert die Netzspannung von 230 Volt AC auf max. 24 Volt AC. Der Transformator ist so zu wählen, dass die Leistung des Transformators größer dimensioniert ist als die aufsummierte Leistung der angeschlossenen Verbraucher.

Beispiel:

2 x Heizkabel (3 Meter, 30 Watt; Art. Nr. 223581) + 2 x Tränkebecken H10 (50 Watt; Art. Nr. 222005) = 160 Watt

-> Transformator 200 Watt (Art. Nr. 222797) erforderlich

Der Transformator sollte mit den angeschlossenen Verbrauchern nie komplett ausgelastet werden oder gar die Leistung in Summe übersteigen, da ansonsten die erforderliche Heizleistung der Heizkabel und Tränkebeckenheizungen nicht mehr abgegeben werden kann.

Beachten Sie bitte auch, dass bei einem zu klein gewählten Kabelquerschnitt der Zuleitung vom Transformator zum Tränkebecken viel Leistung verloren gehen kann. Um die Wasserleitungen und Tränkebecken sicher frostfrei halten zu können, ist auf eine optimale Länge und Querschnitt des Kabels zu achten. Beachten Sie dazu die Tabelle mit den max. Zuleitungslängen und Querschnitte für die zu übertragenden Leistungen.

Platzieren Sie deshalb den Transformator so nahe wie möglich am Verbraucher (Heizkabel, Tränkebeckenheizung). Er muss außerhalb des Verbissbereichs installiert, vor Wasser geschützt und außerhalb des Spritzbereich des Tränkebeckens montiert werden.

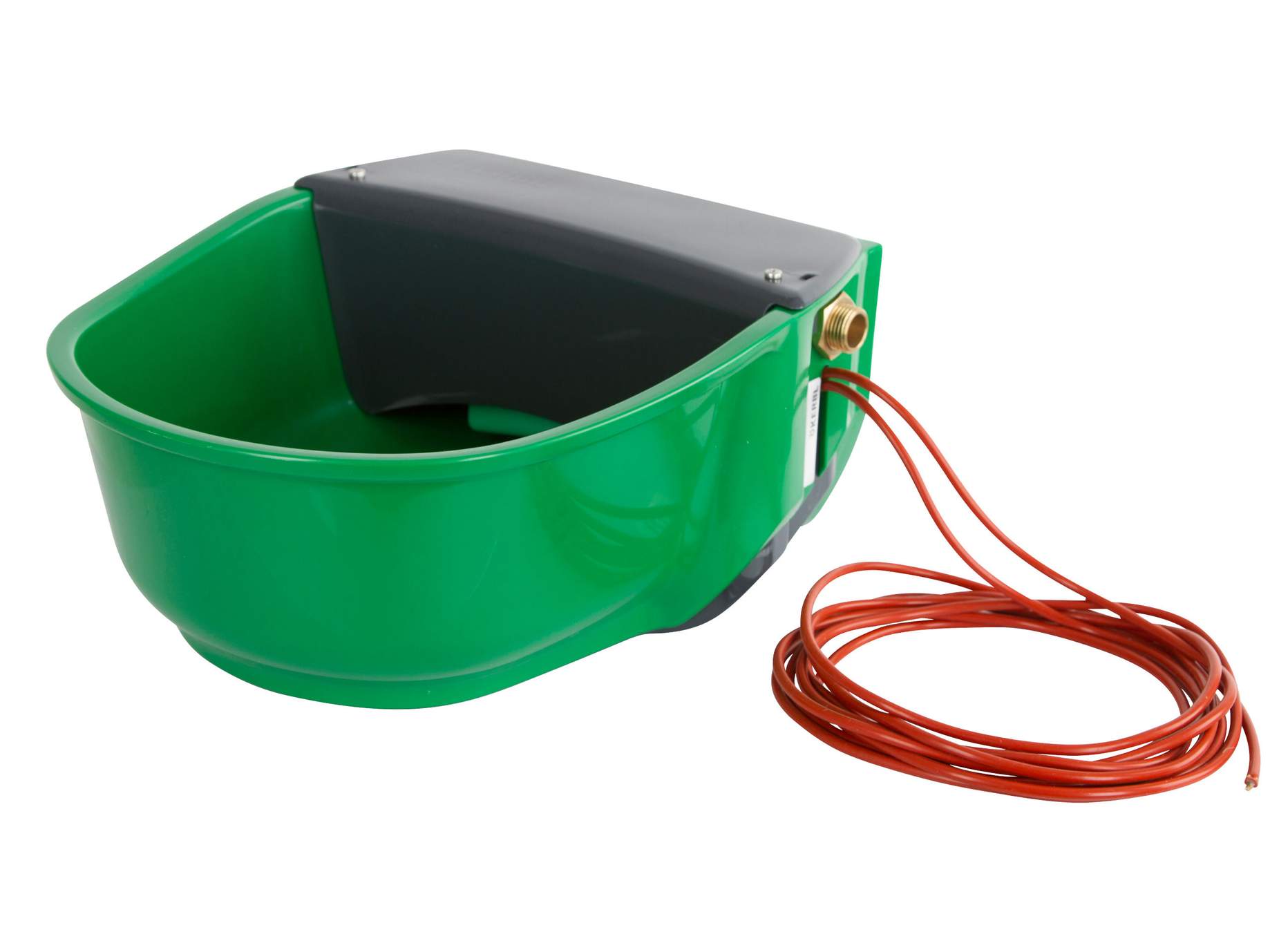

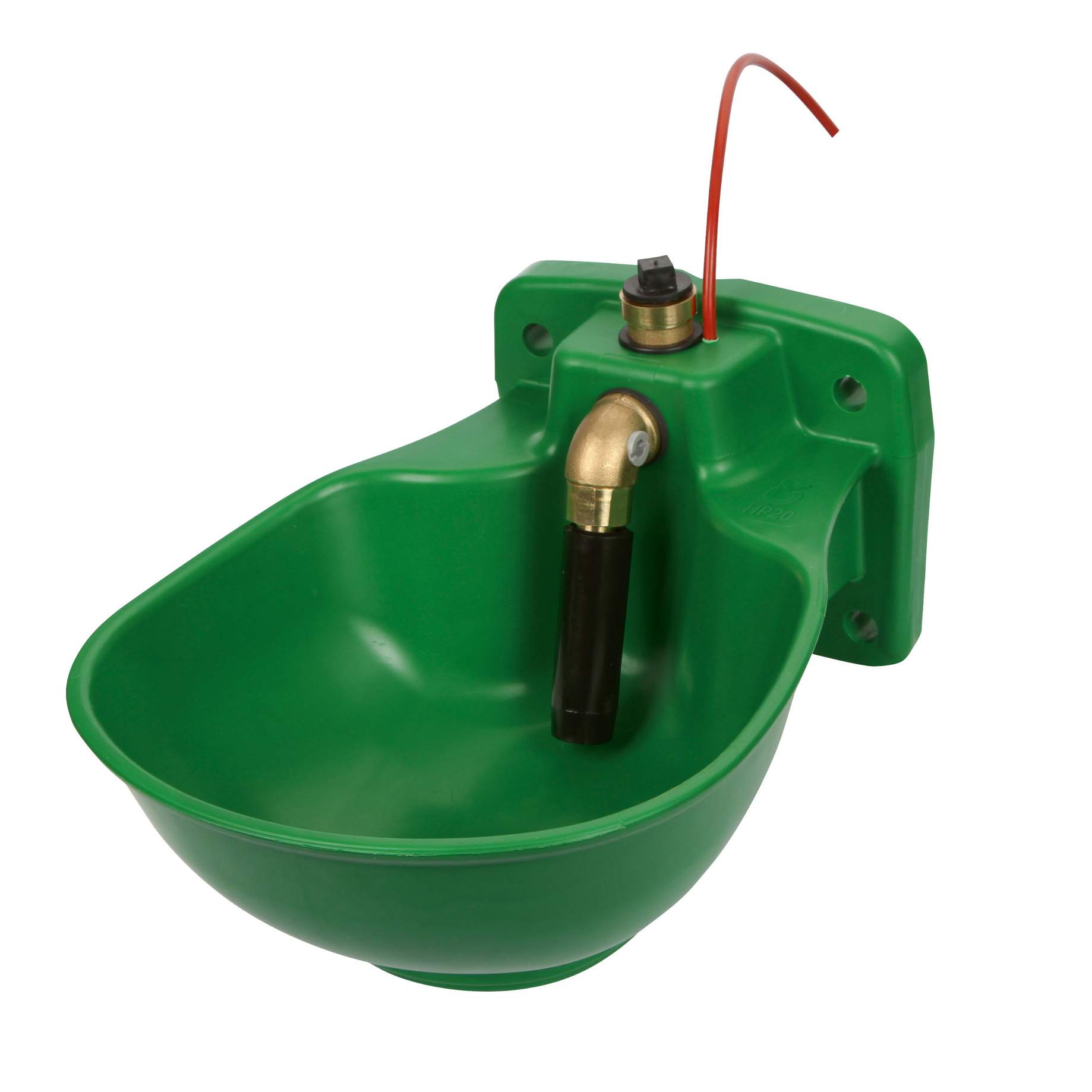

Heizbare 230 Volt Tränkebecken – Wie funktioniert das?

Wenn die elektrischen Leitungen zuverlässig vor Verbiss geschützt sind, dann können auch 230 Volt–Systeme zum Einsatz kommen. Der Vorteil von 230 Volt-Systemen liegt in der zuverlässigen Übertragung der erforderlichen Heizleistung über lange Strecken und relativ geringen Kabelquerschnitten.

Bei der Verwendung von Rohrleitungen aus Metall müssen zwingend die Erdungsschellen separat geerdet und abgesichert werden. Das dient zum Schutz, falls es doch zu einem Verbiss und/oder zur Beschädigung der Schutzisolierung des Heizkabels bzw. des Zuleitungskabels zum Tränkebecken kommt und dieses an der Rohrleitung anliegt.

Es ist zu beachten, dass Elektroinstallationen mit 230 Volt von einem Fachmann ausgeführt werden müssen!

Bei Thermotränken, auch Ball-Tränken genannt, werden die Tränken im Winter bei Minusgraden auch ohne Stromanschluss zuverlässig frostfrei gehalten, wenn ausreichend Tiere die Tränke frequentieren. Die Wasserzuleitung muss im frostfreien Bereich des Bodens (ca. 0,8 Meter unter der Oberfläche) zur Tränke verlegt werden. Durch eine ständige Wasserentnahme der Tiere kann bodenwarmes Wasser (ca. +5 °C) in die Tränke nachfließen und wird durch die mit Thermoschaum isolierte Tränkewand und dem Tränkedeckel auf Temperatur und somit frostfrei gehalten.

Die ebenfalls mit Thermoschaum gefüllten Bälle verschließen die Trinköffnungen im Deckel nach jeder Benutzung durch das Tier und verhindern so ein zu schnelles Auskühlen und somit Einfrieren des Wassers. Beim Trinken drückt das Tier den Ball nach innen zur Seite.

Durch die gute thermische Isolierung der Tränke bleibt das Wasser auch im Sommer angenehm kühl und stellt ganzjährig eine angenehme Trinktemperatur sicher. Durch den Ballverschluss der Trinköffnungen wird eine Verschmutzung des Wassers weitestgehend vermieden. Zur besseren Reinigung sind die Thermotränken mit mindestens einem Ablaufstopfen versehen, damit Wasser und Schmutz schnell aus der Tränke abgelassen werden können. Um eine mögliche Verkotung der Tränkestelle zu reduzieren, wird empfohlen die Thermotränken nach der Installationsanleitung auf einem mindestens 20 cm hohen Betonsockel zu montieren.

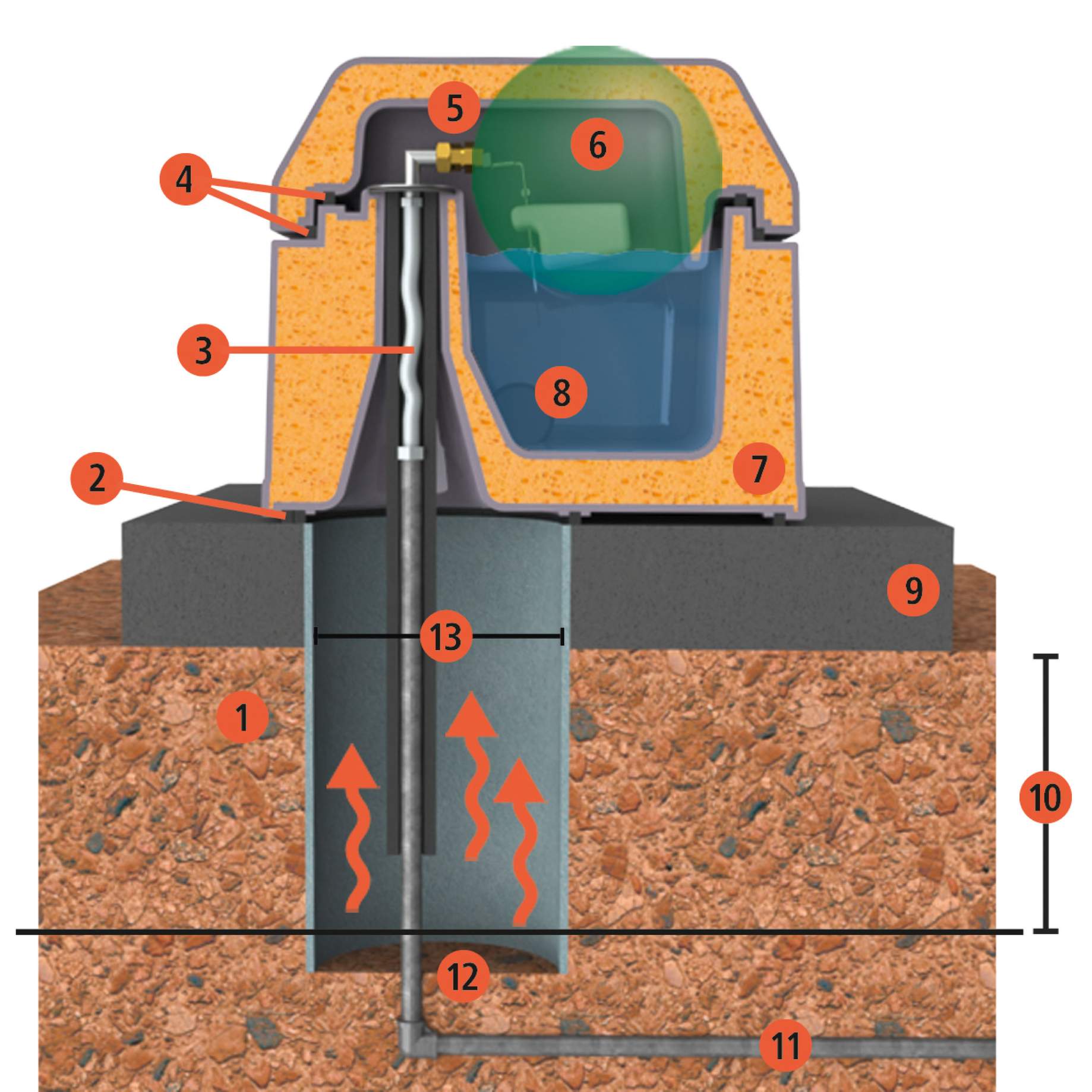

Anschlussschema

Rohrisolierung
Bodenisolierdichtung
geflochtener Edelstahlschlauch
doppelte Dichtungsbänder
Schwimmerventil
Ball
Isolierung durch PU-Hartschaum
großer Schnellablauf
Auftrittsockel aus Beton (mind. 15 cm stark)
frostfreie Tiefe (0,8 - 2,0 m - je nach Region)
Wasserzuleitung 1/2‘‘
Boden offen, damit Erdwärme aufsteigen kann
Rohr: Mindestdurchmesser 30 cm

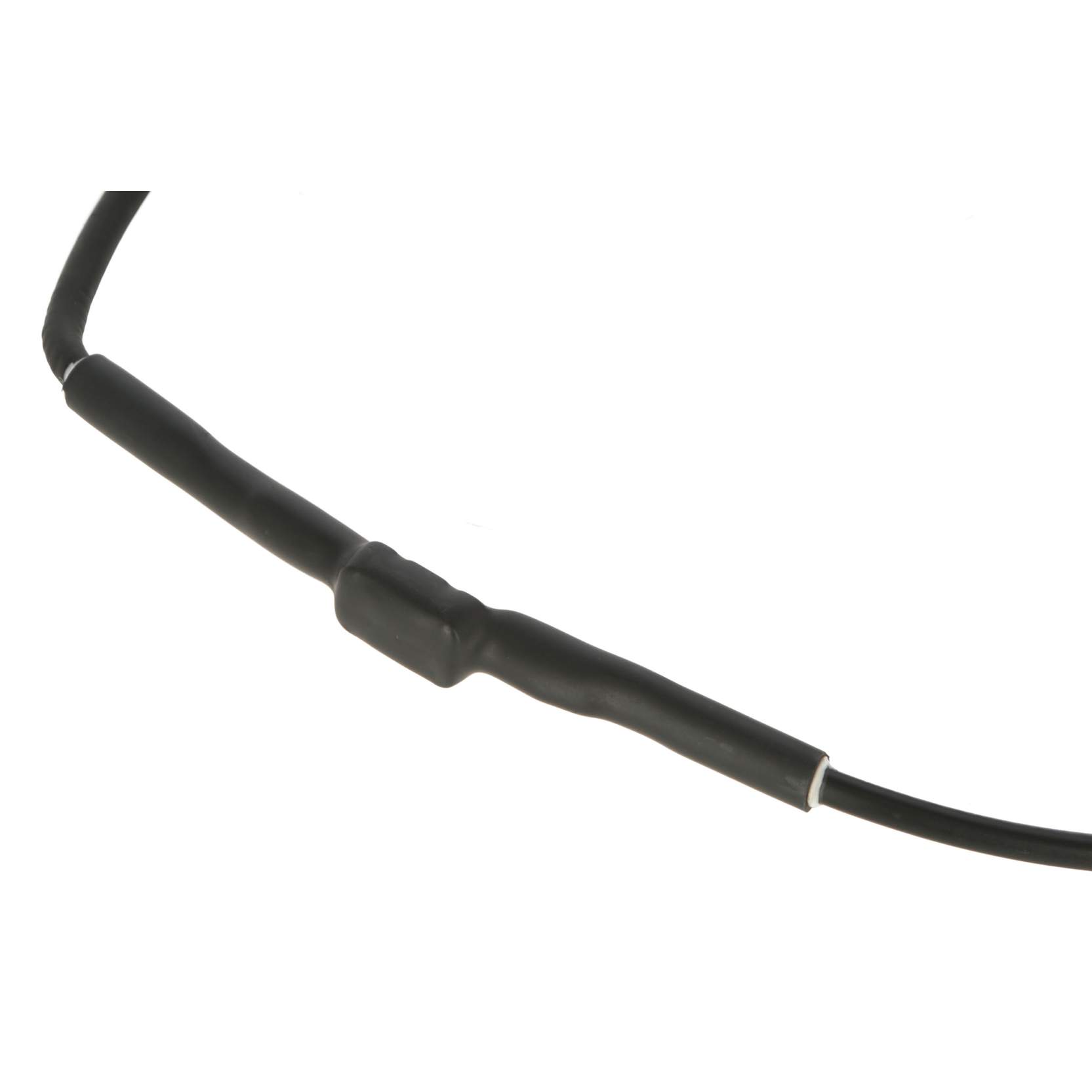

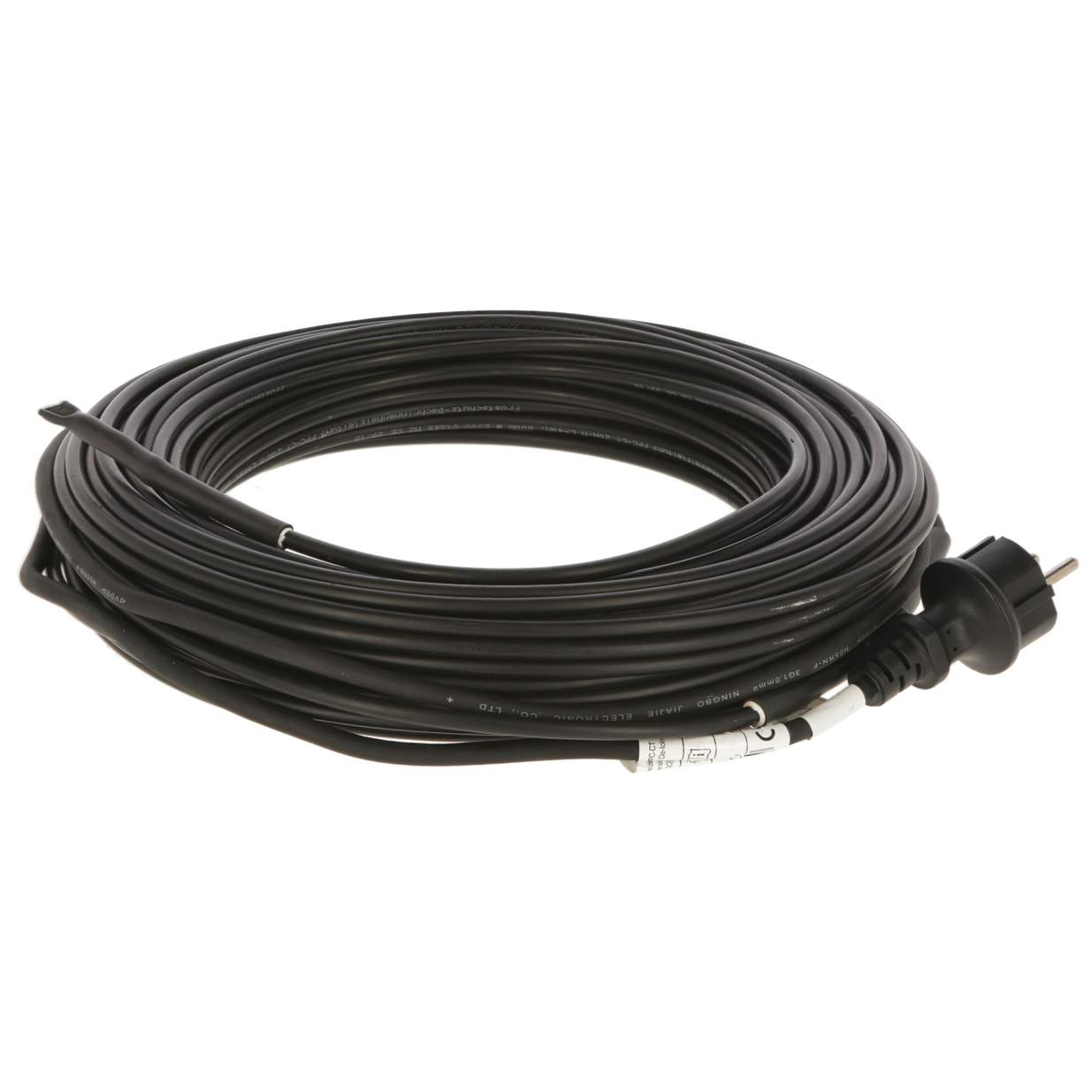

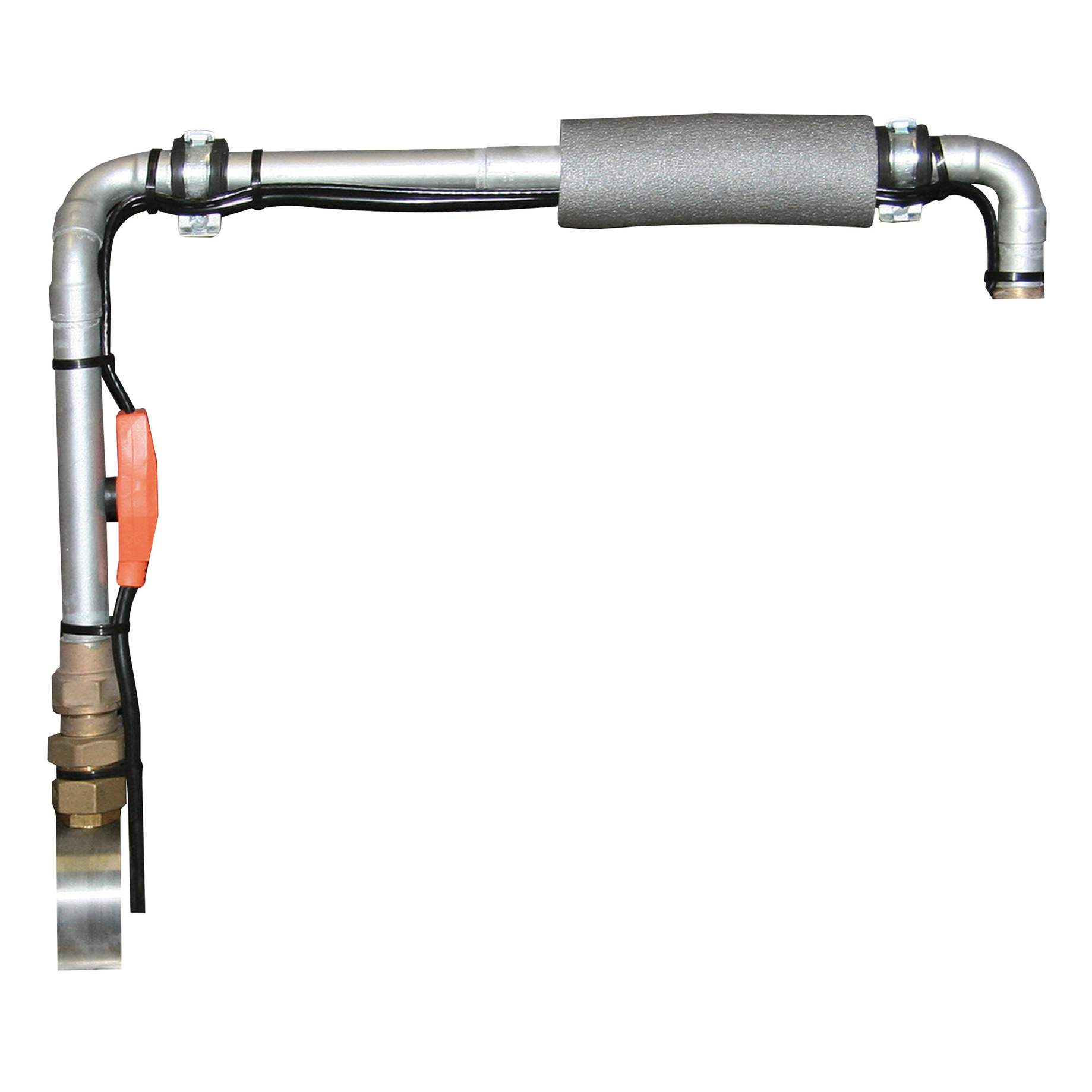

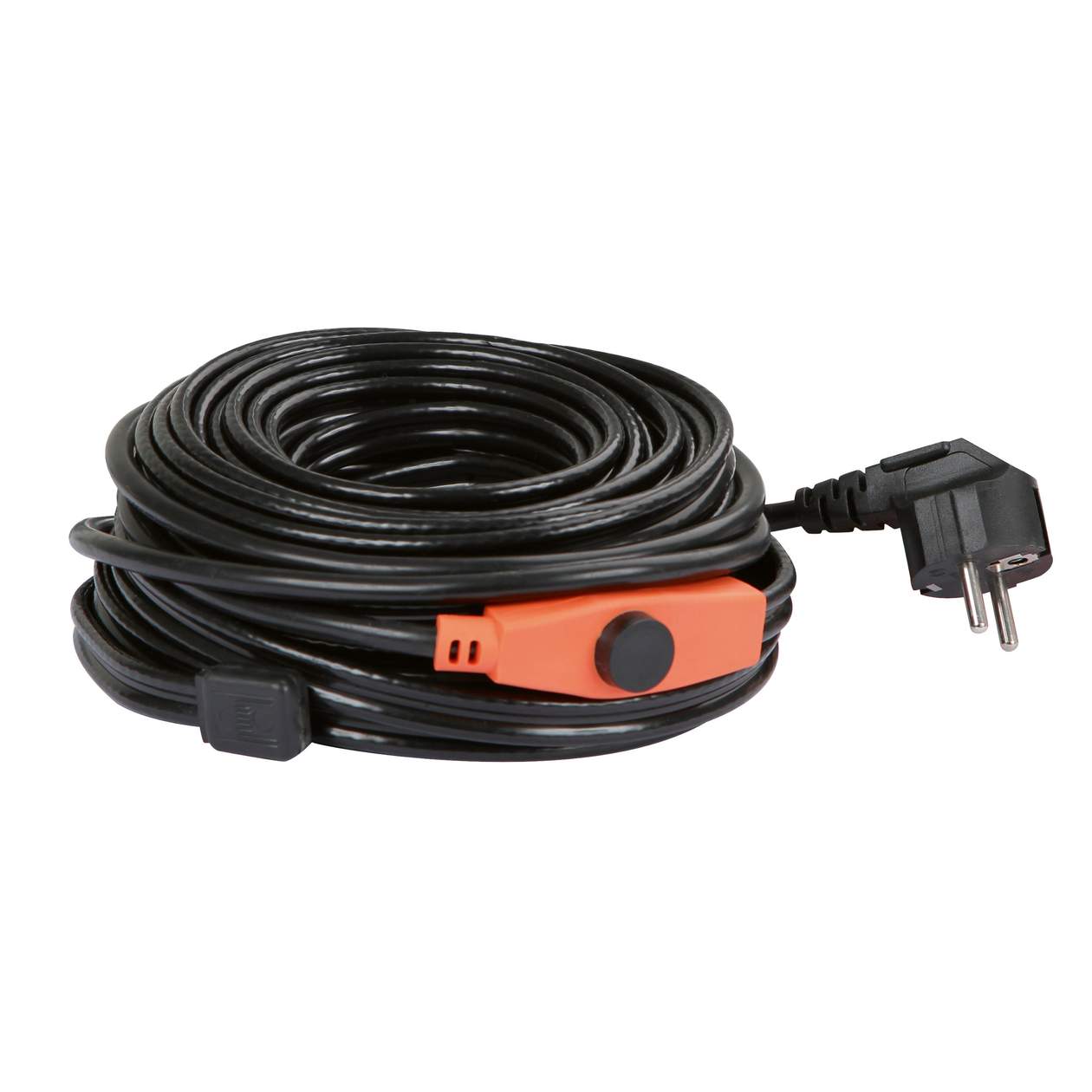

Frostschutz-Heizleitungen

Eine Frostschutz-Heizleitung verhindert das Einfrieren von Wasser Rohrleitungen. Das Thermostat in der Heizleitung schaltet das Kabel automatisch ein.

Was ist bei 230 Volt Heizleitungen zu beachten:

Heizkabel immer an der Rohrunterseite anbringen
die Wasserleitung muss geerdet sein

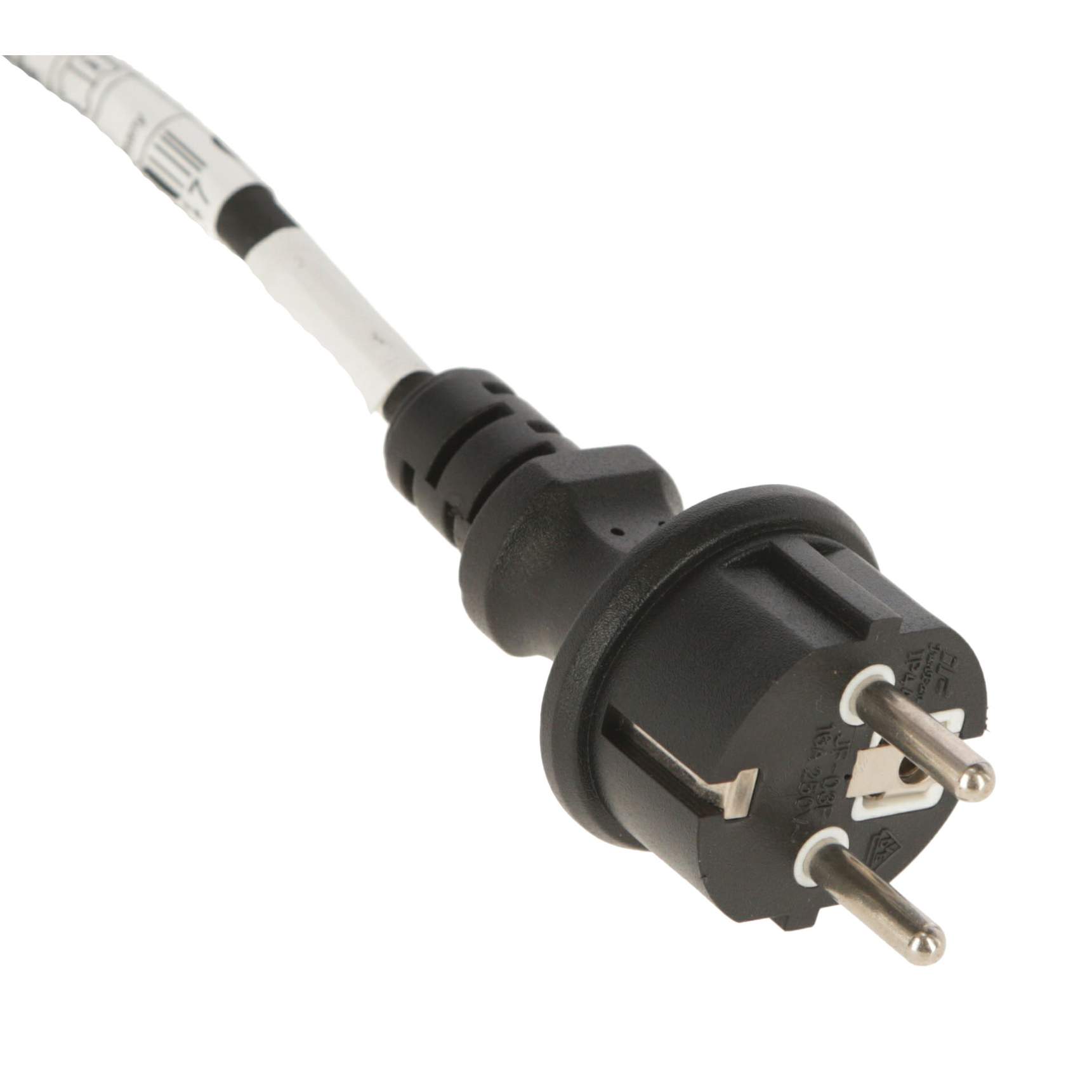

die 230 Volt Heizkabel sind steckerfertig und an eine Stromversorgung mit Schutzschalter (FI-Schalter 30 mA) anzuschließen
die Heizkabel dürfen nicht gekürzt werden und sollten daher bereits in richtiger Länge bestellt werden
Restlängen können in Windungen um das Rohr gewickelt werden (beachten Sie, dass hier ein Windungsabstand von mind. 15 mm eingehalten werden muss)
Heizkabel nicht knicken und den max. Biegeradius von ca. 35 mm beachten
die Heizkabel können mit Isolierband oder mit Alu-Tape (222809) am Rohr befestigt werden
bei der Verwendung an Kunststoffrohren muss das Rohr vor der Verlegung des Heizkabels mit Alu-Tape (222809) umwickelt werden
bei Verwendung von Kunststoffrohren bitte seperate spezielle Montagevorschriften beachten
die Rohrleitung und das Heizkabel sollte mit einer Isolierung von max. 13 mm isoliert werden
das Thermostat des Heizkabels sollte an der kältesten Position der Rohrleitung angebracht werden
das Thermostat darf nur mäßig isoliert werden
keine 230 Volt Heizleitungen im Verbissbereich von Tieren verwenden
die Montage muss gemäß VDE0100 von einer qualifizierten Fachkraft durchgeführt werden

Was ist bei der Verwendung von Wasserleitungen aus  Kunststoff zu beachten?

Montieren Sie Heizkabel nie direkt auf Kunststoffrohre. Zur besseren Wärmeübertragung muss vorher das Kunststoffrohr komplett mit einem Alu Klebeband (Art. Nr. 222809) beklebt werden. Wichtig, es dürfen nur Kunststoffrohre verwendet werden, die für Warmwasserinstallationen geeignet sind. Ansonsten kann es zu Beschädigungen der Rohrleitung und zu Wasseraustritt kommen.

Sollen Rohrleitungen und Heizkabel isoliert werden?

Um einen wirtschaftlichen Betrieb der Installation sicherzustellen, sollte die Rohrleitung und das Heizkabel mit einer hitzebeständigen Isolierung aus Mineralwolle oder Schaumstoff mit max. 13 mm Stärke isoliert werden

Frostschutz-Heizleitung mit Thermostat

hält Ihre Wasserleitung bis max. -45 °C frostfrei
integriertes Frostschutzthermostat (Einschalttemperatur ca. +5 °C, Ausschalttemperatur ca. +13 °C)
nicht geeignet für Heizungsrohre
bei zusätzlicher Isolierung das Thermostat nicht mitisolieren
Schützen Sie den Bereich, den die Tiere anknabbern können mit einem Verbissschutz
VDE geprüfte Heizleitung
230 Volt
IPX7

Nicht ungeschützt im Verbissbereich der Tiere montieren - verwenden Sie hier nur 24 Volt-Heizkabel! Heizleitung darf nicht gekürzt werden!

Frostschutzheizkabel für Dachrinnen und Rohrleitungen

Das steckerfertige, für Dachrinnen- und Rohrleitungen entwickelte Heizkabel erfüllt die Anforderungen an dieFestigkeitsklasse M2 nach IEC60800:2009, um Dachrinnen und Rohrleitungen sicher frostfrei zu halten. Durch die hohe Heizleistung von 20 Watt pro Meter hält das Heizkabel Dachrinnen, Fallrohre und Rohrleitungen auch bei sehr niedrigen Temperaturen frostfrei. Der integrierte Temperaturschalter schaltet zuverlässig das Heizkabel bei einer Temperatur von +3 °C ein und bei +12 °C wieder aus.

für Dachrinnen geeignet: Festigkeitsklasse M2
steckerfertiges Heizkabel zur einfachen Montage
integriertes Thermostat für energiesparenden Einsatz
hohe Schutzklasse: IPX7
geeignet für Wasserleitungen aus Metall
inkl. Schutzkontaktstecker für eine hohe Sicherheit
Länge Anschlusskabel: 2 m
IPX7
Schutzklasse: I

mit Schutzkontakt-Stecker

integriertes Thermostat für energiesparenden Einsatz

Hinweis:

Bitte beachten Sie, dass jeder Heizkabelanschluss über einen separaten FI-Schutzschalter abgesichert werden muss. (z.B. Art. Nr. 296099, steckbarer Personenschutzschalter)
Das Heizkabel ist vor scharfen Kanten, z.B. am Übergang von Dachrinne zum Fallrohr, durch die Verwendung eines Kantenschutzes zu schützen (Art. Nr. 296098)
Das Heizkabel darf sich an keiner Stelle selbst oder ein anderes Heizkabel berühren, überlappen oder kreuzen. Um eine Berührung dauerhaft auszuschließen, wird ggf. die Verwendung geeigneter Abstandhalter empfohlen (Art. Nr. 296097)
Rohrleitungen, Metalldachrinnen, Schutzrohre und Ummantelungen aus Metall sind aus Sicherheitsgründen vor der Verlegung zu erden

Hier finden Sie eine Auswahl von Frostschutz-Tränken und Zubehör

Zirkulationspumpe C10

Umwälzpumpe mit integriertem Heizelement für Ganzjahresbetrieb

Die ideale Lösung zur Versorgung der Tiere mit temperiertem Wasser. Die ständige Wasserbewegung und die zuschaltbare Heizung bieten doppelten Gefrierschutz.  

3-stufige Schaltung: 0 = Aus, 1 = Zirkulationsbetrieb, 2 = Zirkulations- und Heizbetrieb
automatische Regelung der eingestellten Wassertemperatur
automatische Sicherheitsabschaltung bei Überhitzung
LED am Schaltkasten zeigt an, ob das Heizelement zugeschaltet ist und heizt
Schnellentlüftungsventil am Heizkörper
Umwälzpumpe mit drei verschiedenen Drehzahlstufen
einfache Montage durch autorisierte Fachkraft

geringer Platzbedarf durch kompakte Bauweise
sehr wartungsfreundlich
Komponenten können schnell abgeklemmt und demontiert werden
für Tränkeanlagen mit einer Ringleitungslänge von max. 250 m (bei Rohrleitungsdurchmesser 3/4“)
Gehäuse aus Edelstahl
Durchflussanzeige und Thermometer als optionales Zubehör erhältlich
Wasseranschluss: 1“ (Einlauf und Auslauf)
Spannung: 230 V

1. Zirkulationspumpe C10 (223130)
2. Schnellentlüftungsventil 3/8“
3. Rückschlagventil 1“ für Wasserzulauf
4. Überdruck-Sicherheitsventil 6 bar
5. Durchflussanzeige mit Schwebekörper DN25 G 1“

6. Thermometeranschluss DN25 mit Überwurf 1¼“
7. Absperrhahn für Zirkulationspumpe
8. Absperrhahn für Bypassleitung
9. Absperrhahn für Zuleitung
10. Ablasshahn für Zirkulationspumpe

11. Wasserfilter (optional)
12. Ablasshahn für Ringleitung
13. Isolierung
14. Verbisschutz
15. Schaltkasten mit FI-Schutzschalter für Zirkulationspumpe 30 mA
